小汽車用螺旋千斤頂
- 文件介紹：

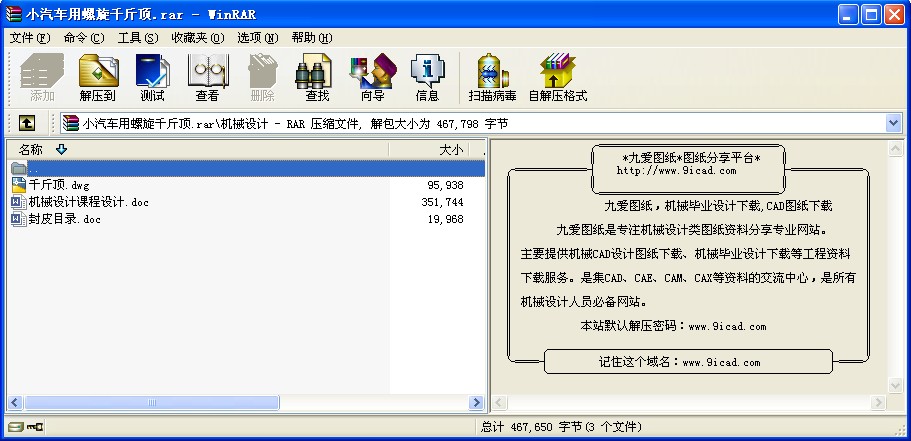

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一 設計任務
設計題目：小汽車用螺旋千斤頂
最大起重壓力：40KN
最大升程：160mm
二 總體設計
為方便使用，操作方式設計為側面手柄上下往復式。上升部分為螺桿，螺母懸置，與錐齒輪為一體的導桿在空心螺桿的內部帶動螺桿轉動，并且可以與螺桿相對滑動，錐齒輪把轉動方向旋轉90°，以水平軸帶動豎直軸轉動，雙向棘輪實現手柄的往復運動與轉換升降方向。
三 螺桿螺母尺寸設計
根據設計任務書的數據，初步計算并查手冊設計如下：
螺桿材料：45
螺母材料：ZCuSn10P1
牙型：梯形，牙型角α=30°
螺紋圈數：u=8
螺距：P=7mm
公稱直徑：d=40mm
外螺紋小徑：d1=32mm
內螺紋小徑：D1=33mm
內螺紋大徑：D=41mm
中徑：d2=D2=36.5mm
螺紋牙高度h=H=4mm
螺母懸置部分直徑：D3=55mm
螺母凸緣直徑：D4=70mm
螺母高度L=P×u=56mm
螺母凸緣高度：a=10mm
螺桿截面尺寸如圖示 ...
