直線型液體自動灌裝機設計

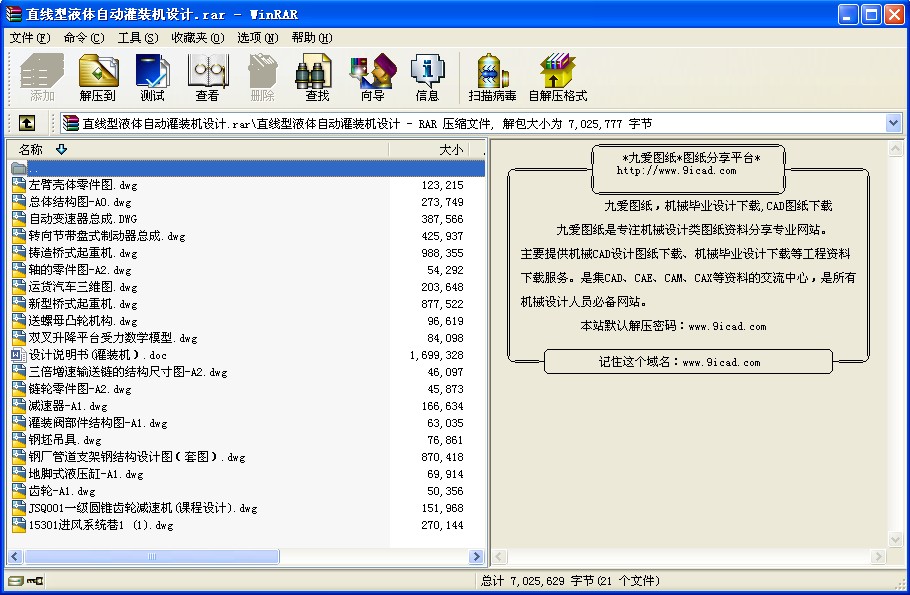

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本文主要介紹了一種為液體飲料生產企業設計的自動灌裝生產線。分析了定量常壓式灌裝設備的國內外現狀，探討了產品的市場開發背景，對設備的基本原理、結構設計以及各個子系統，如供送系統、灌裝系統、控制控制系統以及執行系統的主要功能都作了詳細介紹，論述了設備開發過程中采用的一些關鍵技術；采用單片機控制，系統控制方便準確、穩定可靠；執行機構可靠性高、穩定性好；傳感器的應用更是提高了設備的可靠性；抗干擾設計和一體化的設計簡化了系統結構，降低了重量，節省了成本。
本文研究成果及主要工作包括:首先，通過對比和分析完成了對各個子系統環節的選擇與設計的基本思想和開發思路，單片機應用系統的開發，進行了硬件設計和軟件編程；其次，對設備進行了準確度等級的檢測實驗和商品實例分析;最后，對系統的各個組成機構進行了整體一致性地分析和控制。設備具有精度高、速度快、穩定可靠、操作簡單等優點，配以自動式封蓋機能適用于自動化生產，可廣泛應用于食品，醫藥，輕工，化工，紡織，電子，儀表等行業，提高了企業的勞動生產率和計量保證能力，具有較高的應用價值和良好的市場前景。
關鍵詞：灌裝；直線型；控制；單片機
目 錄
第1章 緒論
1.1包裝機械化的重要意義.........................................1
1.2包裝機械的主要特點及發展動向.................................2
1.3包裝機械工業的概況及展望.....................................3
1.4包裝機械的組成...............................................4
第2章 灌裝機械
2.1概述.........................................................6
2.1.1國內外飲料灌裝機械的發展概況............................6
2.1.2我國飲料灌裝機械制造業概況..............................7
2.1.3液體灌裝機械的分類......................................7
2.1.4國內外液體灌裝機械的發展趨勢............................9
2.2總體方案設計的基本內容.......................................9
2.2.1確定功能與應用范圍......................................9
2.2.2工藝分析...............................................10
2.2.3總體布局...............................................10
2.2.4擬訂主要的工作參數.....................................11
2.3方案的提出..................................................11
第3章 總體方案的設計分析和方案的比較與選擇
3.1設計分析....................................................12
3.1.1功能與應用范圍.........................................12
3.1.2工藝分析...............................................12
3.1.3對執行構件的運動要求...................................13
3.1.4機構選型...............................................13
3.2灌裝機的總體結構............................................15
第4章 液料供送系統的設計計算和選用
4.1輸送管路的設計..............................................16
4.2輸送液泵的確定..............................................17
4.3閥端孔口流量的計算..........................................20
4.4灌裝時間的計算: .............................................22
4.5供液系統原理圖..............................................23
4.6供液系統所選元件的參數與一些重要參數........................24
第5章 供瓶系統的設計計算和選用
5.1輸送線方案的選用............................................25
5.2電機到減速器的傳動設計與計算................................25
5.2.1軸轉速功率扭矩的計算....................................25
5.2.2直齒圓柱齒輪傳動設計....................................27
5.2.3軸的結構設計............................................33
5.3鏈傳動設計計算..............................................35
5.4輸送線部分的計算............................................40
5.5軸系部件的設計計算..........................................41
5.5.1軸的設計計算............................................42
5.5.2軸承的選用和計算........................................48
5.5.3鍵的校核計算............................................49
第6章 灌裝系統設計和選用
6.1灌裝機儲液箱的尺寸確定......................................51
6.1.1儲液箱容量的計算........................................51
6.1.2結構設計................................................51
6.2儲液箱上的一些輔件的說明....................................51
6.3罐裝方法與定量方法的選用....................................52
6.3.1灌裝方法...............................................52
6.3.2定量方法...............................................53
第7章 執行系統的設計計算和選用
7.1動作分析與執行件的選用......................................55
7.1.1動作分析................................................55
7.1.2執行件的選用............................................55
7.2設計分析與方案設計..........................................55
7.3機械液壓系統設計與計算......................................56
7.4液壓系統回路方案設計........................................60
7.5選擇液壓元件................................................61
7.6液壓系統性能驗算............................................62
第8章 控制系統的設計和選用
8.1水箱液位控制................................................64
8.2執行系統的控制..............................................67
參考文獻.......................................................69
翻譯
中文譯文.......................................................77
致謝............................................................81 ...
