水稻割曬機動力部分設計

文件大小： 3.41 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

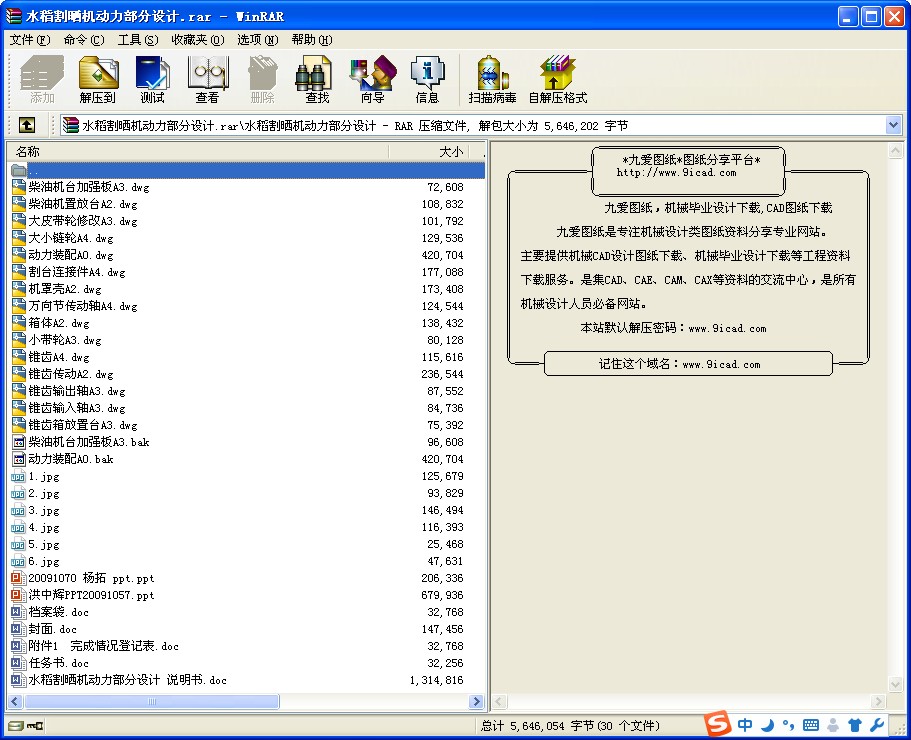

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

我國是農業大國，水稻是我國最重要的糧食作物之一，水稻種植面積約4.5億畝。全國水稻種植面積約占糧食作物總面積面積的30%，產量接近糧食作物總產量的一半。而且相當大的一部分地區為丘陵地帶，這些地方收割機使用不方便，大部分仍利用人力，工作生產效率不高。所以設計一種小型的能夠在丘陵地帶進行收割的割曬機尤為重要。
本文是對小型割曬機的動力部分進行測繪和改進設計。該動力部分要能夠和割臺配合使用，在工作過程中為割臺提供自行走動和割稻動作的動力。能夠有效的調節工作的速度并且適應不同環境的田間作業。
其主要內容包括，對動力部分的傳動方案分析，外形尺寸的測繪，操縱扶手，柴油機后置臺，鏈輪、帶輪和錐齒傳動設計，以及變速箱的選擇分析。
關鍵詞：割曬機；動力；傳動。
