濾油器支架模具設計

文件大小： 829.7 KB
下載次數：
文件評級：
更新時間：2014-09-03
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

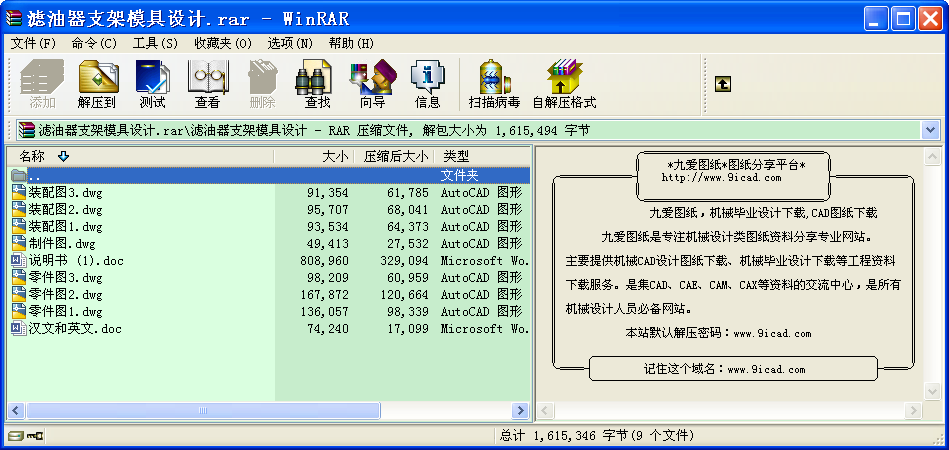

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本說明書主要是闡述了有關濾油器支架模具設計的基本過程和其主要計算。全文共由四章組成，他們的內容如下所述。
第一章是設計濾油器支架模具的工藝方案的確定，主要根據所給制件特點加以分析，設計出合理的模具，這里共設計出三套模具。第二章是落料拉深復合模的設計，其中包括一些典型結構的選擇和一些非標準零件的設計。第三章是沖孔切邊復合模的設計，包括各種模具零件的選擇和一些零件尺寸的計算。第四章是彎曲翻邊復合模的設計，此章除了沿用了相關類似模具結構外，還進行了簡單的計算和零件設計。
鑒于本人的水平所限，在設計中肯定有不足之處存在，也可能有錯誤出現，懇請評閱老師和各位讀者包涵并且批評指正。

關鍵詞：模具復合模零件

一制件工藝分析

濾油器支架結構較為簡單、材料為08Al，厚度為1mm。成型工藝包括落料拉深、沖孔修邊、彎曲翻邊三部分。制件上的拉深為淺拉深（最大處也只有4.4mm）可一次拉深成型，同時制件結構對稱，經計算滿足沖壓工藝要求。制件在進行沖孔、落料、修邊時需要有必要的計算，之后才能確定凸凹模尺寸，這是設計時所必須的，這里體現了最原始的數據資料。在設計彎曲翻邊部分時，要考慮到制件的彎曲回彈現象。

目錄

第一章工藝方案的確定………………………………………………………………4
第二章落料拉深復合模的設計………………………………………………………7
第三章沖孔修邊復合模的設計………………………………………………………19
第四章彎曲翻邊復合模的設計………………………………………………………30
畢業設計總結……………………………………………………………………………39
參考文獻…………………………………………………………………………………40 ...
