  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分

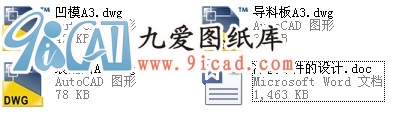

  • 沖模零件的設計.rar
  • 第六章 模具的裝配

    6.1 連續模的裝配
    連續模一般以凹模作為裝配基件。其裝配順序為:①裝配模架;②裝配凹模組件(凹模及導料板)和凸模組件(凸模及其固定板、墊板);③將凸、凹模組件用螺釘和銷釘安裝固定在指定模座的相應位置上;④以凹模為基準,將凸模組件初步固定在凹模模座上,調整凸模組件及凹模的位置,使凸模刃口和凹模刃口分別與凸凹模的內、外刃口配合,并保證配合間隙均勻后固緊凸模組件與凹模;⑤試沖檢查合格后,將凸模組件、凹模和相應模座一起鉆鉸銷孔;⑥卸開上、下模,安裝相應的定位、卸料、導料零件,再重新組裝上、下模,并用螺釘和定位銷緊固。
    安裝完成后檢查模具裝配是否準確:
    1.擦清壓力機滑塊底面、工作臺或墊板平面以及沖模上下模座的頂面和底面。
    2.將沖模置于壓力機工作臺或墊板上,移至近似工作位置。
    3.觀察工件或廢料能否漏下。
    4.用手扳動飛輪或利用壓力機的寸動位置,使壓力機滑塊逐步降至下止點。在滑塊下降過程中移動沖模,以便模柄進入滑塊中的模柄孔內。
    5.調節壓力機至近似的閉合高度。
    6.安裝固定下模的壓板、墊塊和螺栓,但不擰緊。
    7.緊固下模,確保上模座頂面與滑塊頂面緊貼無隙。
    8.緊固下模,逐次交替擰緊。
    9.調整閉合高度,使凸模進入凹模。
    10.回升滑塊,在各滑動部分加潤滑劑。確保導套上部出氣槽暢通。
    11.以紙片試沖,觀察毛刺以判斷間隙是否均勻。滑塊寸動或由手扳飛輪移動。
    12.刃口加油,用規定材料試沖若干件,檢查沖件質量。
    13.安裝、測試送料和出料裝置。材料應人工逐步送進。
    14.再次試沖。
    15.安裝安全裝置。
    ...
