機床主軸箱加工工藝及夾具設計

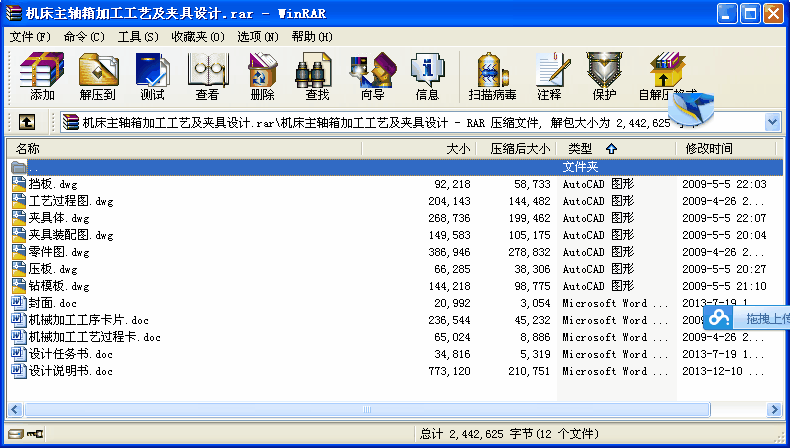

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本設計要求“以質量求發展，以效益求生存”，在保證零件加工質量的前提下，提高了生產率，降低了生產成本，是國內外現代機械加工工藝的主要發展方面方向之一。通過對機床主軸箱體零件圖的分析及結構形式的了解，從而對主軸箱體進行工藝分析、工藝說明及加工過程的技術要求和精度分析。然后再對主軸箱體的底孔、軸承孔的加工進行夾具設計與精度和誤差分析，該工藝與夾具設計結果能應用于生產要求。
關鍵詞： 主軸箱 加工工藝 定位 夾具設計
前言
加工工藝及夾具畢業設計是對所學專業知識的一次鞏固，是在進行社會實踐之前對所學各課程的一次深入的綜合性的總復習，也是理論聯系實際的訓練。
機床夾具已成為機械加工中的重要裝備。機床夾具的設計和使用是促進生產發展的重要工藝措施之一。隨著我國機械工業生產的不斷發展,機床夾具的改進和創造已成為廣大機械工人和技術人員在技術革新中的一項重要任務。
1.1課題背景及發展趨勢
材料、結構、工藝是產品設計的物質技術基礎，一方面，技術制約著設計；另一方面，技術也推動著設計。從設計美學的觀點看，技術不僅僅是物質基礎還具有其本身的“功能”作用，只要善于應用材料的特性，予以相應的結構形式和適當?shù)募庸すに嚕湍軌騽?chuàng)造出實用，美觀，經濟的產品，即在產品中發揮技術潛在的“功能”。
技術是產品形態發展的先導，新材料，新工藝的出現，必然給產品帶來新的結構，新的形態和新的造型風格。材料，加工工藝，結構，產品形象有機地聯系在一起的，某個環節的變革，便會引起整個機體的變化。
工業的迅速發展，對產品的品種和生產率提出了愈來愈高的要求，使多品種，對中小批生產作為機械生產的主流，為了適應機械生產的這種發展趨勢，必然對
機床夾具提出更高的要求。
1.2 夾具的基本結構及夾具設計的內容
夾具在其發展的200多年歷史中，大致經歷了三個階段：第一階段，夾具在工件加工、制造的各工序中作為基本的夾持裝置，發揮著夾固工件的最基本功用。隨著軍工生產及內燃機，汽車工業的不斷發展，夾具逐漸在規模生產中發揮出其高效率及穩定加工質量的優越性，各類定位、夾緊裝置的結構也日趨完善，夾具逐步發展成為機床—工件—工藝裝備工藝系統中相當重要的組成部分。這是夾具發展的第二階段。這一階段，夾具發展的主要特點是高效率。在現代化生產的今天，各類高效率，自動化夾具在高效，高精度及適應性方面，已有了相當大的提高。隨著電子技術，數控技術的發展，現代夾具的自動化和高適應性，已經使夾具與機床逐漸融為一體，使得中，小批量生產的生產效率逐步趨近于專業化的大批量生產的水平。這是夾具發展的第三個階段，這一階段，夾具的主要特點是高精度，高適應性。可以預見，夾具在不一個階段的主要發展趨勢將是逐步提高智能化水平。
按在夾具中的作用,地位結構特點,組成夾具的元件可以劃分為以下幾類:
(1)定位元件及定位裝置；
(2)夾緊元件及定位裝置(或者稱夾緊機構)；
(3)夾具體；
(4)對刀,引導元件及裝置(包括刀具導向元件,對刀裝置及靠模裝置等)；
(5)動力裝置；
(6)分度,對定裝置；
(7)其它的元件及裝置(包括夾具各部分相互連接用的以及夾具與機床相連接用的緊固螺釘,銷釘,鍵和各種手柄等)；
每個夾具不一定所有的各類元件都具備,如手動夾具就沒有動力裝置,一般的車床夾具不一定有刀具導向元件及分度裝置。反之,按照加工等方面的要求,有些夾具上還需要設有其它裝置及機構,例如在有的自動化夾具中必須有上下料裝置。
專用夾具的設計主要是對以下幾項內容進行設計：（1）定位裝置的設計；（2）夾緊裝置的設計；（3）對刀-引導裝置的設計；（4）夾具體的設計；（5）其他元件及裝置的設計。
小結
一項優秀的夾具結構設計，往往可以使得生產效率大幅度提高，并使產品的加工質量得到極大地穩定。尤其是那些外形輪廓結構較復雜的，不規則的拔叉類，桿類工件，幾乎各道工序都離不開專門設計的高效率夾具。目前，中等生產規模的機械加工生產企業，其夾具的設計，制造工作量，占新產品工藝準備工作量的50%—80%。生產設計階段，對夾具的選擇和設計工作的重視程度，絲毫也不壓于對機床設備及各類工藝參數的慎重選擇。夾具的設計，制造和生產過程中對夾具的正確使用，維護和調整，對產品生產的優劣起著舉足輕重的作用。
目錄
1 前言 1
1.1課題背景及發展趨勢 1
1.2 夾具的基本結構及設計內容 1
2 箱體加工工藝規程設計 3
2.1零件的分析 3
2.1.1零件的作用 3
2.1.2零件的工藝分析 3
2.2箱體加工的主要問題和工藝過程設計所應采取的相應措施 4
2.2.1確定毛坯的制造形式 4
2.2.2基面的選擇 4
2.2.3確定工藝路線 4
2.2.4機械加工余量、工序尺寸及毛坯尺寸的確定 5
2.2.5確定切削用量 6
2.3小結 22
3 專用夾具設計 23
3.1鉆三孔夾具設計 33
3.1.1定位基準的選擇 33
3.1.2定位元件的設計 34
3.1.3定位誤差分析 35
3.1.4鉆削力與夾緊力的計算 35
3.1.5鉆套、襯套、鉆模板及夾具體設計 36
3.1.6夾緊裝置的設計 38
3.13.7夾具設計及操作的簡要說明 38
3.2小結 39
4 結束語 40
參考文獻 41 ...
