三軸式五檔手動變速器設計

文件大小： 809.87 KB
下載次數：
文件評級：
更新時間：2014-06-24
發布人： 2104573392

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

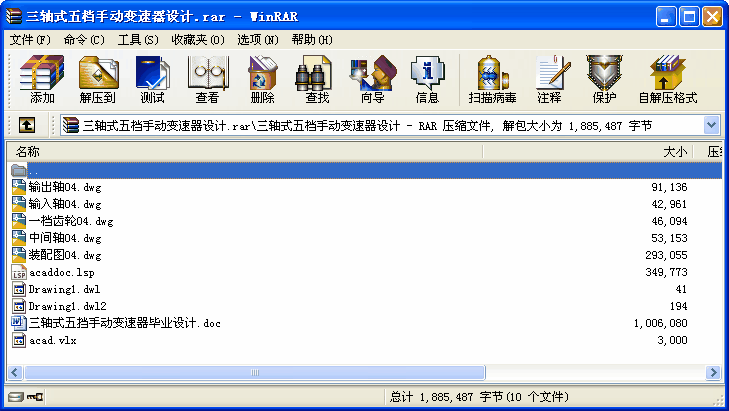

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計的任務是設計一臺用于通用五菱之光微型車的三軸式五檔手動變速器，該變速器有兩個突出的優點：一是其直接檔的傳動效率高，磨損及噪聲也最小；二是在齒輪中心距較小的情況下仍然可以獲得較大的一檔傳動比。
隨著科學技術的日益發展，汽車的各項性能也日臻完善。現代汽車已成為世界各國國民經濟和社會生活中不可缺少的交通工具。現代汽車除了裝有性能優良的發動機外還應該有性能優異的傳動系與之匹配才能將汽車的性能淋漓盡致的發揮出來，因此汽車變速器的設計顯得尤為重要。分析了為保證變速器具有良好的工作性能，對變速器應提出的設計要求。詳細介紹了變速器機構方案的確定，變速器主要參數的選擇，變速器的設計計算，同步器設計計算等在變速器設計過程中的關鍵步驟。
變速器用來改變發動機傳到驅動輪上的轉矩和轉速，目的是在原地起步，爬坡，轉彎，加速等各種行駛工況下，是汽車獲得不同的牽引力和速度，用時使發動機在最有利工況范圍內工作。變速器設有空檔和倒檔。需要變速器還有動力輸出功能。

關鍵詞：變速器；同步器；檔數；軸；
目錄
中文摘要
英文摘要
主要符號表
1緒論
1.1概述
1.2五檔手動變速器的研究意義
1.3國內外相關研究現狀
1.3.1手動變速器（MT）
1.3.2自動/手動變速器（AMT）
1.3.3自動變速器（AT）
1.3.4無級變速器（CVT）
1.3.5雙離合器變速器（DCT）
1.4本文主要研究工作
2機械式變速器的概述及其方案的確定
2.1變速器的功用和要求
2.2變速器結構方案的確定
2.2.1變速器傳動機構的結構分析與型式選擇
2.2.2倒檔傳動方案
2.3變速器主要零件結構的方案分析
2.3.1齒輪型式
2.3.2換檔結構型式
3變速器主要參數的選擇與主要零件的設計
3.1 變速器主要參數的選擇
3.1.1檔數和傳動比
3.1.2中心距
3.1.3軸向尺寸
3.1.4齒輪參數
3.2各檔傳動比及其齒輪齒數的確定
3.2.1確定一檔齒輪的齒數
3.2.2確定常嚙合齒輪副的齒數
3.2.3確定其他檔位的齒數
3.2.4確定倒檔齒輪的齒數
3.3 齒輪變位系數的選擇
4變速器齒輪的強度計算與材料的選擇
4.1 齒輪的損壞原因及形式
4.2 齒輪的強度計算與校核
4.2.1齒輪彎曲強度計算
4.2.2 齒輪接觸應力
5變速器軸的強度計算與校核
5.1變速器軸的結構和尺寸
5.1.1軸的結構
5.1.2確定軸的尺寸
5.2 軸的校核
5.2.1第一軸的強度與剛度校核
5.2.2第二軸的校核計算
6變速器同步器的設計
6.1同步器的結構
6.2同步環主要參數的確定
6.2.1同步環錐面上的螺紋槽
6.2.2錐面半錐角
6.2.3摩擦錐面平均半徑R
6.2.4錐面工作長度b
6.2.5同步環徑向厚度
6.2.6鎖止角
6.2.7同步時間t
7變速器的操縱機構
8結論
致謝
參考文獻 ...
