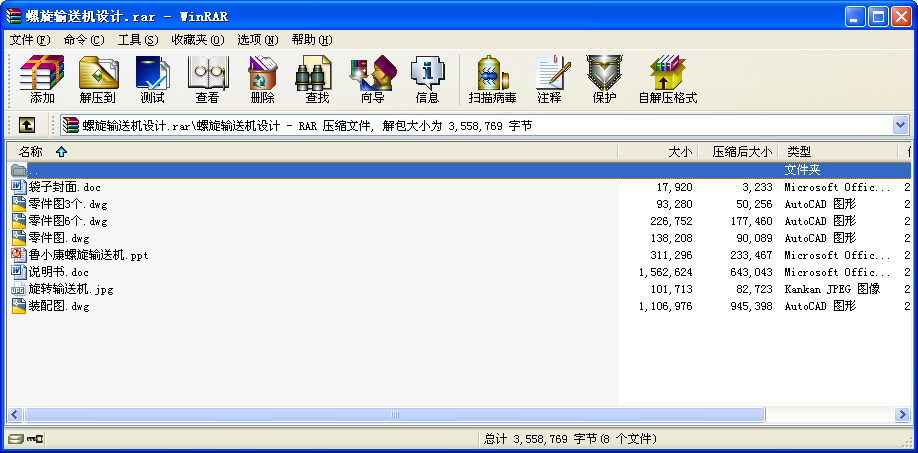

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

水平固定式螺旋輸送攪龍設計
摘要

螺旋輸送機是一種常用的不具有撓性牽引構件的連續輸送機械，它是利用工作構件即螺旋體的旋轉運動使物料向前運送，是現代化生產和物流運輸不可缺少的重要機械設備之一。螺旋輸送機在國民經濟的各個部門中得到了相當廣泛的應用，主要是用來運送大宗散貨物料，如煤、礦石、糧食、砂、化肥等。螺旋輸送機種類較多、結構差異大、設計參數多，并且各參數之間相互聯系和制約，使得設計和選擇復雜、難度大，尤其是一些主要參數，如果選擇和組合不當，將會嚴重影響螺旋輸送機的生產效率和工作性能。本文以水泥混凝土為主要輸送原料進行螺旋輸送機的相關結構和參數設計。
螺旋輸送機由槽體、轉軸、螺旋葉片、軸承、傳動裝置以及驅動系統組成。本設計中，螺旋輸送機主要是用于玉米粉料的傳送，根據給定的輸送量以及物料的特性分別進行葉片用料實形、螺旋直徑、螺旋轉速等主要參數的設計計算。傳動部分采用電動機帶動傳動鏈，傳動鏈帶動一級減速器、減速器連機體的傳動方式。根據計算得出的主要參數選擇合適的電動機，從而確定鏈輪以及減速器的傳動比，將主要后續工作引向一級減速器的設計，其中包括主要傳動軸的校核、齒輪的選擇等計算工作。最后根據計算所得的結果整理出安裝尺寸以及裝配圖的繪制。

關鍵詞：電動機；減速器；螺旋葉片；螺旋軸
目錄

1緒論 1
1．1論文的研究背景與意義 1
1．2螺旋輸送機的特點 1
1．3國內外關于該論題的研究現狀 2
1．4 螺旋輸送機的發展趨勢 2
2 螺旋輸送機的設計與參數選用 2
2．1 螺旋輸送機的結構特點 3
2．2 螺旋輸送機的具體設計步驟 3
2．3 螺旋輸送機的選型 4
2.3.1螺旋輸送機的總體結構形式 4
2.3.2選擇螺旋輸送機的布置形式 4
2．4輸送物料工作機理的分析 5
2．5 螺旋輸送機設計參數的確定 7
2.5.1 原始資料 7
2.5.2螺旋葉片直徑 8
2.5.3螺距 9
2.5.4殼體的內徑 10
2.5.5螺旋軸的軸徑 10
2.5.6螺旋軸的轉速 10
2.5.7傾斜角度 11
2.5.8功率計算 12
3 螺旋輸送機驅動裝置結構設計 13
3.1確定電動機的機型 13
3.2確定減速器的機型 14
3.3確定傳動裝置的傳動比 14
4 螺旋輸送機的機身設計 14
4.1螺旋管軸的設計 14
4.2首端軸承座設計 17
4.2.1前軸的設計及校核 18
4.2.2聯軸器的選擇 19
4.2.3鍵的選擇與校核 20
4.3尾端軸承座設計 20
4.3.1后軸的設計及校核 21
4.3.2軸承的選擇與校核 22
4.4 螺旋葉片的設計 24
4.5進出料口的設計 27
4.6螺旋蓋板的設計 27
4.7螺旋槽的設計 28
4.8螺旋輸送機總裝配 29
5 螺旋輸送機的安裝使用及維護 29
5.1螺旋輸送機的安裝條件 29
5.2螺旋輸送機的使用與維護 30
5.3常見的故障機排除方法 31
結論 32
參考文獻 33 ...
