臥式錘式破碎機畢業設計

文件大小： 924.49 KB
下載次數：
文件評級：
更新時間：2014-06-21
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

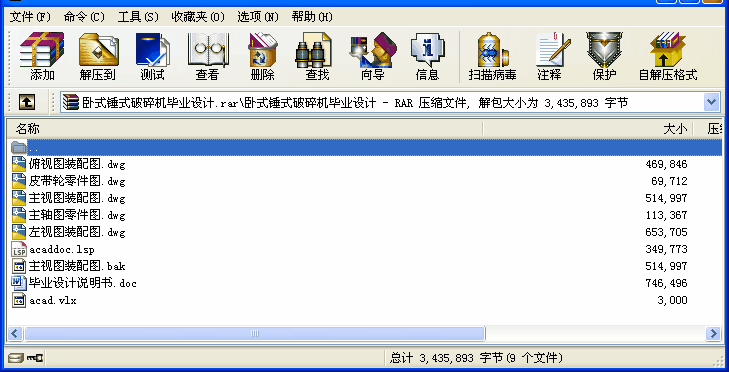

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

錘式破碎機大量應用于水泥廠、電廠等各個部門，所以，它的設計有著廣泛的前景和豐富的可借鑒的經驗。其設計的實質是，在完成總體的設計方案以后，就指各個主要零部件的設計、安裝、定位等問題，并對個別零件進行強度校核和試驗。并在相關專題中，對錘頭的壽命延長進行比較詳細的分析。在各個零部件的設計中，要包括材料的選擇、尺寸的確定、加工的要求，結構工藝性的滿足，以及與其他零件的配合的要求等。在強度的校核是，要運用的相關公式，進行危險部位的分析、查表、作圖和計算等。并隨后對整體進行安裝、工作過程以及工作后的各方面的檢查，同時兼顧到維修、保險裝置等方面的問題，最后對兩個主要工作零件的加工精度、公差選擇進行分析，以保證破碎機最終設計的經濟性和可靠性。

關鍵詞錘式破碎機錘頭強度公差
目錄

摘要 ………………………………………………………………………………I
Abstract ………………………………………………………………………II
第1章緒論 …………………………………………………………………1
1.1 錘式破碎機和破碎機的分類…………………………………………1
1.1.1 錘式破碎機的分類……………………………………………1
1.1.2 破碎機的分類…………………………………………………1
1.2 錘式破碎機的優缺點…………………………………………………1
1.2.1 錘式破碎機的優點……………………………………………1
1.2.1 錘式破碎機的缺點 …………………………………………1
1.3 錘式破碎機的規格和型號 …………………………………………2
第2章錘式破碎機的工作原理及破碎實質 ………………………………3
2.1 錘式破碎機的工作原理 ……………………………………………3
2.2 錘式破碎機的破碎實質 ……………………………………………3
2.2.1 破碎的目的和意義 .…………………………………………3
2.2.2 礦石的力學性能與錘式破碎機的選擇 .……………………3
2.2.3 破碎過程的實質 .……………………………………………4
第3章錘式破碎機的總體及主要參數設計 ……………………………6
3.1 型號為錘式破碎機的總體方案設計 ……………6
3.2 該型號破碎機的工作參數設計計算 .………………………………7
3.2.1 轉子轉速的計算 ……………………………………………7
3.2.2 生產率的計算 ………………………………………………8
3.2.3 電機功率的計算 ……………………………………………8
3.3 該種破碎機的主要結構參數設計計算 ……………………………8
3.3.1 轉子的直徑與長度 …………………………………………8
3.3.2 給料口的寬度和長度 ………………………………………8
3.3.3 排料口的尺寸 ………………………………………………9
3.3.4 錘頭質量的計算 ……………………………………………9
第4章錘式破碎機的主要結構設計 …………………11
4.1 錘頭設計與計算 …………………………………………………11
4.2 圓盤的結構設計與計算 …………………………………………11
4.3 主軸的設計及強度計算 …………………………………………12
4.3.1 軸的材料的選擇 …………………………………………13
4.3.2 軸的最小直徑和長度的估算 ……………………………13
4.3.3 結構設計的合理性檢驗 …………………………………13
4.3.4 軸的彎扭合成強度計算 …………………………………15
4.3.5 軸的疲勞強度條件的校核計算 …………………………20
4.4 軸承的選擇 ………………………………………………………22
4.4.1 材料的選擇 ………………………………………………22
4.4.2軸承類型的選擇 ……………………………………………22
4.4.3 軸承的游動和軸向位移 ……………………………………23
4.4.4 軸承的安裝和拆卸 …………………………………………23
4.5 傳動方式的選擇與計算（V帶傳動計算） ………………………24
4.6 飛輪的設計與計算 ………………………………………………26
4.7 棘輪的選擇 ………………………………………………………26
4.8 蓖條位置調整彈簧的選擇 ………………………………………27
4.9 箱體結構以及其相關設計 ………………………………………28
4.9.1鑄造方法 ……………………………………………………28
4.9.2截面形狀的選擇 ……………………………………………28
4.9.3 肋板的布置 ……………………………………………29
第5章專題部分 …………………………………………………………30
5.1 錘頭結構的改進問題 ………………………………………31
5.1.1改進的介紹 ……………………………………………31
5.1.2 改進的效果 …………………………………………31
5.2 延長錘頭使用壽命的研究 ………………………………… 31
5.2.1 錘式破碎機中單顆粒物料的最大破碎力研究 …… 32
5.2.2錘頭合理調配的研究與應用 …………………………34
5.2.3 錘頭材質的選擇及改性 …………………………… 41
第6章部分零部件上的公差和配合 …………………………………… 45
6.1 配合的選擇 ……………………………………………………45
6.1.1 配合的類別的選擇 ……………………………………45
6.1.2配合的種類的選擇 ………………………………………45
6.2 一般公差的選取 …………………………………………………45
6.3 形位公差 …………………………………………………………46
6.3.1形位公差項目的選擇 ……………………………………46
6.3.2公差原則的選擇 ……………………………………………46
6.3.3形位公差值的選擇或確定 …………………………………47
結論 ……………………………………………………………………………49
致謝 ……………………………………………………………………………50
參考文獻 ………………………………………………………………………51
附錄1 …………………………………………………………………………52
附錄2 …………………………………………………………………………52
...
