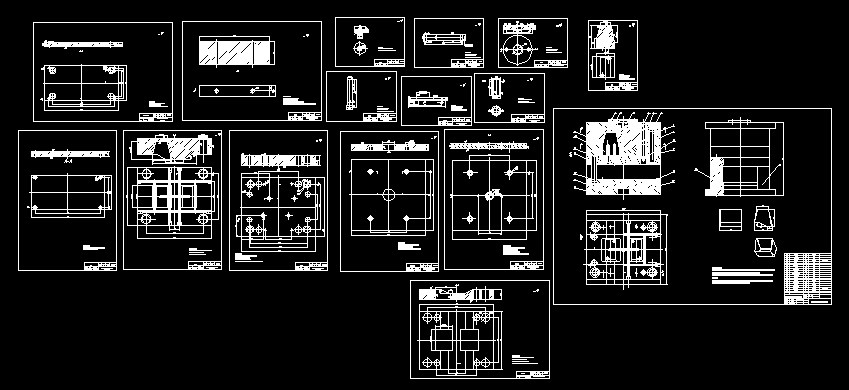

摩托車尾燈罩注塑模設計

文件大小： 1.97 MB
下載次數：
文件評級：
更新時間：2014-06-21
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本設計介紹了注射成型的基本原理，特別是雙分型面注射模具的結構與工作原理，對注塑產品提出了基本的設計原則；設計的內容包括完成零件工藝性分析、擬定模具結構形式、澆注系統的設計、成型零件的設計（定模的設計、動模的設計）、推出機構的設計、模架的選擇、注塑機的校核（開模行程的校核、注射量的校核、注射壓力的校核等）、導向機構的設計、調溫系統的設計。
關鍵詞：澆注、成型零件、推出、模架、注射機
目錄

摘要 1
緒論 2
第1章產品說明及分析 3
1.1 產品說明 3
1.2 塑件的工藝性分析 4
1.2.1 塑件選擇的材料分析 4
第2章根據初步設計方案選擇注射機 5
2.1注射機的初步選定 5
2.1.1制品PS的注塑成型參數 5
2.1.2根據塑件的形狀估算其體積和質量 5
2.2 注射機有關參數的校核和最終選擇 6
2.2.1模具閉合高度的校核 6
2.2.2注射機有關參數 6
2.3 注射機注塑機的參數校核 7
2.3.1 注射容量和質量校核 7
2.3.2鎖模力按下式校核 7
第3章澆注系統和澆口的設計 9
3.1主流道的設計 9
3.2 分流道的設計 11
3.3 澆口的設計 12
3.4排氣槽的設計 13
第4章成型零件的結構設計和計算 14
4.1成型零件的結構設計 14
4.2成型零件剛才選用 14
4.3 動模的大小 14
4.4主要成型零件的工作尺寸的計算 15
4.5成型零件的結構示意圖 15
第5章模架的選擇確定和注射機的校核 16
5.1模具厚度H與注塑機的高度校核 17
5.2注射機開模行程 17
第6章合模導向機構的設計 18
6.1導向機構的總體設計 18
6.2導柱設計 18
6.3導套的設計 19
第7章脫模推出機構的設計 20
7.1脫模推出機構的設計原則 20
7.2塑件推出的基本形式 20
7.3脫模力的計算 21
第8章冷卻系統設計 22
8.1 設計原則 22
8.2 尺寸大小 22
8.3 布置 23
第9章型腔布置圖 24
第10章模具總裝圖 25
設計總結 26
第11章模架制造 27
11.1 制造的模具裝配圖 27
11.2 加工零件 28
11.3 加工工藝卡 30
11.4 模具加工、裝配、調試總結 32
參考文獻 34
致謝 35 ...
