母線槽參數檢測機構運動控制電路設計

文件大小： 881.24 KB
下載次數：
文件評級：
更新時間：2014-06-20
發布人： 2100891262

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

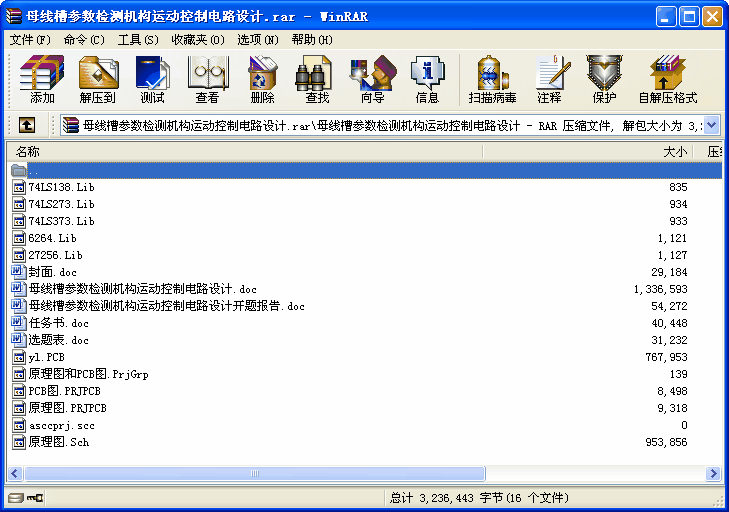

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文根據自動檢測母線槽導電片電阻及導電片之間的絕緣強度等技術參數的要求，設計了母線槽參數檢測機控制系統（下位機）。本設計采用8031作為CPU，外擴程序存儲器和數據存儲器;I/O口用8255擴展，用來控制位置檢測、壓力繼電器等信號的輸入和異步電機起停、測量頭切換等信號的輸出;鍵盤及選擇開關用8155擴展，步進電機脈沖信號經過鎖存器輸出；6位LED靜態顯示：其中一位16段的“米”字形的LED用于顯示字母，其余五位七段LED用于顯示數字。
母線槽主要技術參數自動檢測時，下位機接受上位機發送的啟動信號開始工作，控制檢測臺的傳送裝置和氣壓傳動定位機構傳送和定位母線槽。接著下位機通過運動機構控制檢測系統導電片的電阻與導電片之間的絕緣強度，并顯示控制軸的位移量。該控制系統硬件電路經進一步完善，結合控制軟件，能夠自動控制檢測頭的移動及檢測，而整個控制系統還能自動控制母線槽的傳送、定位、貼標、升降以及包裝。整個控制系統的自動化程度高，避免了手動檢測效率低、安全性差等缺點，在母線槽技術參數自動檢測方面有一定的參考應用價值。

關鍵詞：母線槽；檢測機構；控制系統；硬件電路
目錄

第一章緒論 1
1.1引言 1
1.2母線槽簡介 1
1.3 母線槽參數檢測機的檢測內容 2
1.4 母線槽參數檢測機控制系統的組成及工作流程 4
1.4.1 母線槽參數檢測系統的組成 4
1.4.2 母線槽參數檢測系統的工作流程 4
第二章母線槽參數檢測機硬件電路設計 8
2.1 母線槽參數檢測機硬件系統組成方案的擬定 8
2.2 CPU存儲器擴展電路的設計 9
2.2.1 CPU 的選擇 9
2.2.2 ROM 的選擇 10
2.2.3 RAM 的選擇 12
2.2.4 鎖存器的選擇 14
2.2.5 CPU存儲器擴展電路的設計 14
2.3鍵盤及選擇開關電路的設計 15
2.3.1 鍵盤及選擇開關接口芯片的選擇 15
2.3.2 鍵盤及選擇開關電路 18
2.4顯示電路的設計 19
2.4.1 鎖存器的選擇 19
2.4.2 七段LED 19
2.4.3 十六段“米”字形LED 20
2.4.4 顯示電路 21
2.5 I/O接口電路的設計 23
2.5.1 I/O接口芯片的選擇 23
2.5.2 I/O接口電路 24
2.6 步進電機控制信號輸出電路的設計 26
2.7 譯碼電路的設計 26
2.7.1 譯碼器的選擇 26
2.7.2 譯碼電路的組成 29
2.7.3 地址分配 30
2.8 母線槽參數檢測機（下位機）硬件電路 32
第三章母線槽參數檢測機控制程序流程圖設計 33
3.1 主程序流程圖的設計 33
3.2 鍵盤掃描程序流程圖的設計 34
3.2.1 手動鍵盤掃描程序流程圖的設計 34
3.2.2 編輯鍵盤掃描程序流程圖的設計 38
第四章硬件電路原理圖及PCB圖的繪制 43
4.1 Protel DXP的基礎知識 43
4.1.1 Protel DXP的基本操作 43
4.1.2 電路原理圖的設計步驟 45
4.1.3 PCB圖的設計步驟 46
4.2電路原理圖的繪制 47
4.2.1 繪制原理圖中的問題與解決 47
4.2.2 各元器件的封裝 47
4.3 PCB圖的繪制 49
第五章結論 51
5.1 論文總結 51
5.2 感想 52
致謝 53
參考文獻 54
附錄A：英文資料 55
附錄B：英文資料翻譯 61
附錄C：硬件設計原理圖與PCB圖 66 ...
