錫林右軸承座組件工藝及夾具設計

文件大小： 1.21 MB
下載次數：
文件評級：
更新時間：2014-06-02
發布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

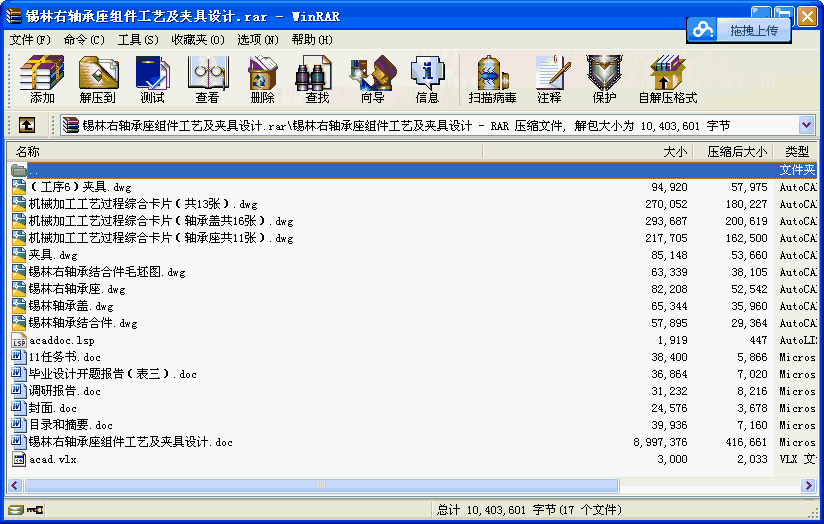

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：錫林結合體是梳棉機上的一個關鍵零部件，它的加工質量直接影響到梳棉機的工作穩定性，使用壽命等性能。因此其加工精度要求較高，尤其是軸承蓋與軸承座的結合面及軸承孔的精度有很高的要求，這些精度的保證是本工藝規程的難點，同時也是重點。本次設計針對錫林結合體的自身特點及生產廠家現有的設備來編制工藝規程及相關專用夾具的設計。內
容主要包括：毛坯的確定、定位基準的選擇、工序余量確定等。

關鍵詞：軸承結合體工藝規程專用夾具

目錄
第一章引言 ……………………………………………………………………………1
1.1高產梳棉機在線自動監控監測技術的發展 …………………………………1
1.2梳棉機除塵技術的發展 ………………………………………………………2
1.3梳棉機上電子剎車技術的發展 ………………………………………………3
1.4 21世紀高產梳棉機的新發展…………………………………………………4
第二章錫林右軸承座組件工藝 ………………………………………………………10
2.1零件（即錫林結合體）分析… ………………………………………………10
2.1.1功用及工作狀態 ………………………………………………………10
2.1.2零件結構特點 ………………………………………………………10
2.1.3零件材料的材料分析 ………………………………………………10
2.1.4零件主要表面要求 …………………………………………………12
2.1.5工藝分析 ……………………………………………………………12
2.2零件工藝路制定 ……………………………………………………………13
2.2.1毛坯種類的選擇 ……………………………………………………13
2.2.2定位基準的選擇 ……………………………………………………14
2.2.3加工方法的選擇 ……………………………………………………15
2.2.4加工工序的確定方案 ………………………………………………16
2.2.5工藝路線方案比較 …………………………………………………18
2.2.6工序的安排及作用 …………………………………………………20
2.2.7重點工序分析 ………………………………………………………21
2.2.8加工余量的確定 ……………………………………………………22
2.2.9確定切削用量 …………………………………………………………24
第三章對應的夾具設計 ………………………………………………………………28
3.1夾具的選用 ……………………………………………………………………28
3．1．1鉆床夾具的主要類型 ………………………………………………28
3．1．2鉆模 …………………………………………………………………28
3．1．3鏜夾具 ………………………………………………………………29
3.2夾具設計要求 ………………………………………………………………30
3.3確定方案 ……………………………………………………………………31
3．3．1定位方案的確定 ……………………………………………………31
3．3．2夾緊方案的確定 ……………………………………………………32
3．3．3夾具的裝配總圖 ……………………………………………………34
3．3．4夾具的驗證 …………………………………………………………34
3．3．5夾具的制造的注意事項 ……………………………………………36
3．3．6夾具的經濟分析 ……………………………………………………37
3.4鉆孔安裝使用說明 ………………………………………………………39
致謝 ……………………………………………………………………………………40
參考文獻 ……………………………………………………………………………41
...
