轉子倒裝式沖孔落料復合模工藝分析及其模具設計

文件大小： 286.33 KB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

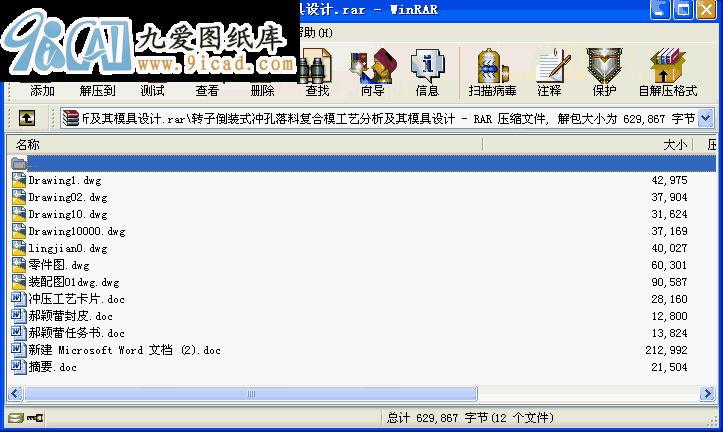

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本套模具是一套沖孔、落料復合模。它的工序順序是第一步落料，第二步是沖孔。通過對沖孔、落料工件圖樣的工藝性的正確分析，設計了一個沖孔、落料復合模。首先對工件進行了工藝分析，確定了最佳工藝方案，并進行工藝計算；然后確定了沖孔、落料復合模的結構型式，并對主要結構零件進行了設計計算和強度校核；并合理的選擇了壓力機。通過本課題研究，使我掌握了沖壓模具設計的理論知識。
目錄
第一章緒論 1
1.1 沖壓模具的現狀與發展趨勢 1
1.1.1我國模具技術的現狀 1
1.1.2未來沖壓模具制造技術發展趨勢 2
1.2 課題研究的理論依據 4
第二章沖壓成型工藝分析和工藝方案的確定 5
2.1 沖壓的基本工序分類及模具類型的選擇 5
2.2 沖模設計與制造的程序 5
2.3 沖壓工藝編制與沖模設計的步驟和內容 6
2.3.1 沖壓工藝編制 6
2.3.2 沖模設計 7
2.3.3 沖模制造工藝的選擇 9
2.4 設計任務 9
2.5 工件的工藝分析 10
2.6 工藝方案的確定 10
2.7 模具結構方案的確定 11
2.8 小結 11
第三章落料沖孔模工藝計算及模具結構設計 12
3.1 排樣設計與計算 12
3.2 沖裁力計算 13
3.3 壓力機選擇 13
3.3.1沖壓設備的選擇原則 13
3.3.2選擇壓力機及壓力機參數 14
3.4 確定模具壓力中心 14
3.5 凸、凹模刃口尺寸計算 15
3.5.1刃口尺寸計算的一般原則 15
3.5.2刃口尺寸計算方法 15
3.5.3落料-沖孔模刃口尺寸的計算 15
3.6 確定凹模外形尺寸，選擇標準 16
3.7 沖模結構設計 17
3.7.1裝配圖 17
3.7.2模具結構型式分析 18
3.7.3模具主要零部件的結構和設計 18
3.7.4模具的工作過程 20
3.8小結 20
第四章沖壓模具工件的機械加工 21
4.1 沖壓工作零件的技術要求 21
4.2 沖模工作零件的熱處理 21
4.3 沖模工作零件機械加工工藝過程 21
5.3.1凸模加工工藝工程 21
5.3.2凹模加工工藝過程 21
4.4 小結 22
第五章模具裝配 23
5.1 沖模裝配 23
5.2 沖模的安裝 24
5.3 小結 24
第六章結論 25
參考文獻 26
致謝 27 ...
