臥式管接頭14英寸管螺紋套絲機設計

文件大小： 3.27 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

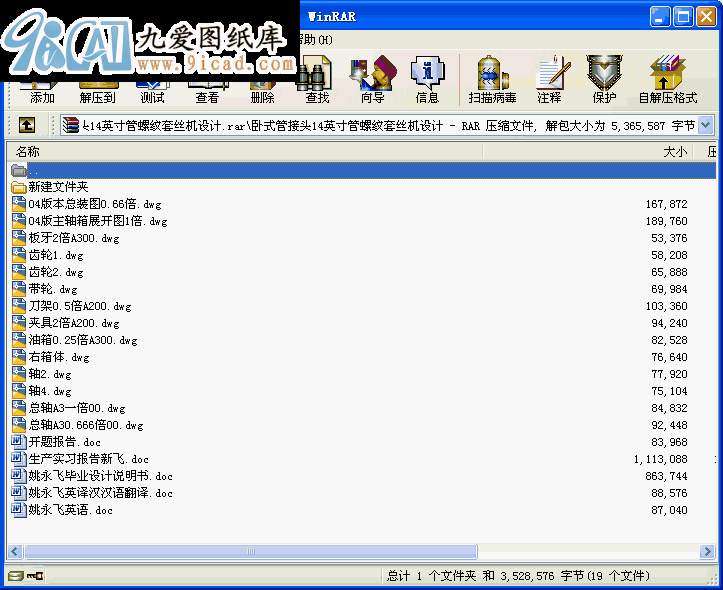

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要
管螺紋套絲機是目前加工管螺紋簡單且效率高的螺紋加工設備。針對管接頭1/4英寸管螺紋的特點，本設計采用了低速、小體積的臥式套絲機結構，通過主軸反轉退刀，夾具快速裝卸滿足專用機床的要求。套絲完成后，只需用手輕轉進刀手輪即可進行下次加工，大大的降低了勞動強度。
本套絲機通過運用帶輪傳動來實現過載保護，運用齒輪傳動保證傳動的平穩性以實現主軸穩定的轉速，且本設計采用單一轉速針對1/4英寸管螺紋的加工，省去很多不必要的零件，很大程度上降低了成本，并且減少了機身重量與體積，使生產地點擴大化，同時操作簡單也降低了加工工件的成本。
本設計采用左右活動箱體，組裝方便快捷，且利于拆卸維修，解決許多安裝不便的問題，但是拆卸箱體后組裝時要注意箱體的密封，否則會導致漏油或者灰塵雜物進入箱體，影響加工精度和使用壽命。
關鍵詞：管螺紋套絲機、臥式、1/4英寸、專用、快速裝卸、勞動強度、過載
重量、體積、維修、密封、精度、使用壽命
摘要 1
一、緒論 1
1.1課題研究背景 1
1.2.課題研究意義 1
1.3.設計的主要內容 2
1.4.功能結構簡介 2
二、總體傳動參數計算 2
2.1. 分配傳動比 2
2.1.1 分配原則 2
2.1.2.選取電機 3
2.1.3.分配傳動比 4
2.2 確定各軸的功率P 4
2.2.1.確定各軸輸入功率 4
2.2.2 確定各軸輸入轉矩 4
三、帶輪的設計及計算 5
3.1 帶輪設計及計算 5
四、齒輪強度與幾何參數計算 7
4.1第一對齒輪的設計及計算 8
4.2第二對齒輪的設計及計算 11
4.3 第三對齒輪的設計及計算 14
4.4．齒輪參數一覽表 18
五、軸的校核計算 18
5.1.確定各軸輸入轉矩 18
5.2輸入軸的結構設計與校核 18
5.3第二根軸的設計 21
5.4第三根軸的設計與校核 24
六、軸承及鍵的校核 27
6.1輸入軸上軸承的校核 27
6.2.輸入軸上鍵的校核 28
七、潤滑與密封 28
7.1 傳動件的潤滑 28
7.2滾動軸承的潤滑 28
7.3潤滑劑的選擇 28
結論 29
參考文獻 30
致謝 31 ...
