破碎站鋼結構有限元分析

文件大小： 860.69 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

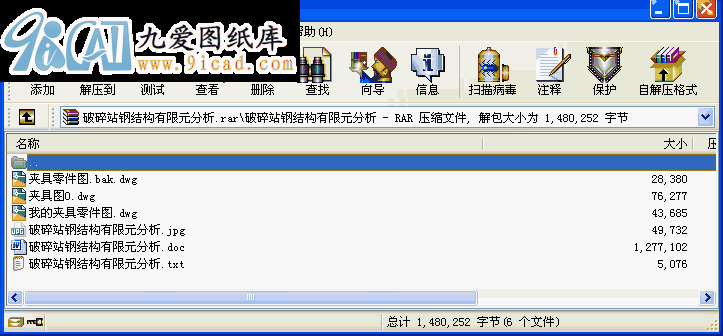

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要對某煤礦地面生產系統，一次破碎站鋼結構進行有限元分析。破碎站由受料倉與給料機和破碎平臺與控制室兩部分組成。對兩部分的鋼結構分別進行有限元分析。在結果中找到危險的部位進行具體的分析。
首先，建立受料倉與給料機的有限元實體模型。計算等效的載荷，計算出鋼結構在載荷下的應力和變形并分析它們的分布情況。
其次，破碎平臺與控制室求解過程和上邊的一樣，但是破碎平臺和控制室的連接是鉸接，所以在建模的過程中采用耦合的方法進行處理。
最后，對兩個有限元實體模型進行模態分析，分別求解出固有頻率和模態振型圖。

關鍵詞有限元；鋼結構；模態分析
