堆取料機皮帶機設計

文件大小： 2.35 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

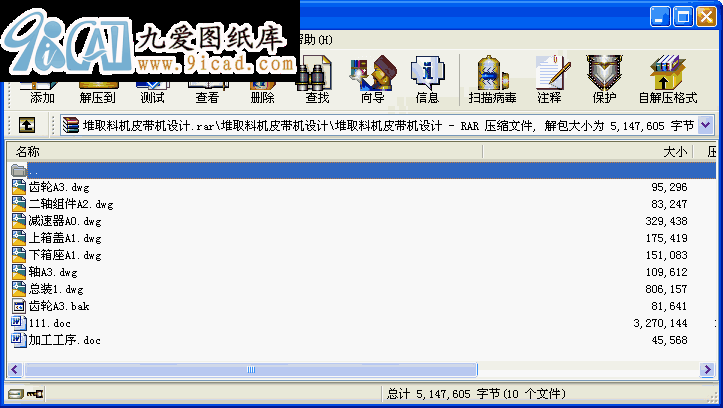

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

斗輪堆取料機是一種高效率的連續裝卸設備，被廣泛應用在火電廠、港口碼頭、鋼鐵冶金、礦山、建材水泥、化工、煤炭與焦化廠等原料儲運場，可實現煤炭、礦石、化工原料等散狀物料的堆取、轉運、裝卸的連續作業。
帶式輸送機是斗輪堆取料機中重要環節,在其它方面也廣泛應用。帶式輸送機是現代物料連續運輸的重要設備，是連續運動的無端輸送帶運送貨物的機械，用膠帶作為輸送帶的帶式輸送機稱為膠帶輸送機，簡稱膠帶機。它具有結構簡單、成本低、運輸距離長、效率高的優點。其主要用于冶金、采礦、煤炭、電站、港口以及工業企業。它將為我國各礦業裝卸工作的機械化、現代化作出越來越大的貢獻。
本文主要介紹了斗輪堆取料機中的運輸皮帶機。首先，介紹了帶式輸送機的工作特點、發展概況、工作原理，分類；其次，介紹了膠帶的摩擦傳動原理；最后，根據帶式輸送機的工作條件對其計算，其中對傳動部分的減速器部分進行了詳細的設計及設計計算，簡單分析了皮帶跑偏及撒料的原因和解決方法，又介紹了其他幾種形式的皮帶機。
關鍵詞：帶式輸送機；發展概況；減速器
目錄
1 緒論 1
1.1斗輪堆取料機 1
1.2斗輪堆取料機尾車 3
1.2.1固定式單尾車 3
1.2.2鋼繩卷揚驅動的活動式單尾車 4
1.2.3后部鉸軸俯仰液壓驅動活動單尾車 5
1.2.4中部鉸軸俯仰液壓驅動活動單尾車 5
1.2.5伸縮升降式雙尾車 5
1.2.6 鋼繩卷揚驅動雙尾車 6
1.2.7液壓驅動雙尾車 7
1.2.8 固定叉式漏斗雙尾車 7
1.2.9尾車機構的選擇 8
1.3帶式輸送機的特點 8
1.4帶式輸送機的工作原理和分類 8
1.4.1帶式輸送機的工作原理 8
1.4.2帶式輸送機的分類 11
1.5帶式輸送機的摩擦傳動原理 13
1.5.1膠帶的摩擦傳動原理 13
1.5.2傳動裝置的牽引力 15
1.6帶式輸送機的現狀與發展趨勢 15
1.6.1國外帶式輸送機技術的現狀 15
1.6.2. 國內帶式輸送機技術的現狀 16
1.6.3 國內外帶式輸送機技術的差距 17
1.6.4 煤礦帶式輸送機技術的發展趨勢 19
2 帶式輸送機的參數設計計算 19
2.1帶速的確定 20
2.2核算輸送能力 20
2.3根據原煤粒度核算輸送機帶寬 20
2.4圓周驅動力的確定 20
2.5輸送帶的選型 23
2.6輸送帶的張力計算 23
2.6.1輸送帶不打滑條件校核 23
2.6.2輸送帶下垂度校核 24
2.6.3各特性點張力計算 24
2.6.4確定傳動滾筒合張力 25
2.7輸送帶的強度校核 26
2.8拉緊行程的計算 26
2.9各部件選型 26
3 減速器的計算 27
3.1電動機選型 27
3.2傳動比分配 27
3.3計算傳動裝置的運動和動力參數 28
3.4齒輪的設計及校核計算 29
3.4.1第一對齒輪的設計 29
3.4.2 第二對齒輪的設計 34
3.4.3 第三對齒輪的設計 37
3.5傳動軸的設計 40
3.5.1Ⅰ軸的設計 40
3.5.2Ⅱ軸的設計 44
3.5.3 Ⅲ軸的設計 48
3.5.4 Ⅳ軸的設計 52
3.5.4鍵的強度校核 55
3.5.5軸承的校核 56
3.6減速器箱體的結構設計 59
3.7 軸系部件的結構設計 61
3.8 減速器的附件 61
3.8.1 檢查孔與檢查孔蓋的設計 61
3.8.2 油標指示器 62
3.8.3 定位銷 63
3.8.4 啟蓋螺釘 63
4 帶式輸送機的操作、維護和安裝 64
4.1啟動和停機 64
4.2帶式輸送視的維護 64
4.3皮帶打滑的解決辦法 67
4.3.1重錘張緊皮帶運輸機皮帶的打滑 67
4.3.2螺旋張緊或液壓張緊皮帶機的打滑 68
4.3.3其它 68
4.4皮帶運輸機皮帶跑偏的調整 68
4.4.1 調整承載托輥組 68
4.4.2安裝調心托輥組 69
4.4.3調整驅動滾筒與改向滾筒位置 69
4.4.4張緊處的調整 69
4.4.5 轉載點處落料位置對皮帶跑偏的影響 70
4.4.6雙向運行皮帶運輸機跑偏的調整 70
4.5皮帶運輸機的撒料的處理 70
4.5.1轉載點處的撒料 71
4.5.2凹段皮帶懸空時的撒料 71
4.5.3跑偏時的撒料 71
4.6帶式輸送機的安裝 71
5 其它形式的帶式輸送機 72
5.1手造帶式輸送機 72
5.2大傾角帶式輸送機 73
參考文獻 75
翻譯部分 76
英文原文 76
中文譯文： 84
