電池后蓋散熱片注射模設計

文件大小： 5.5 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

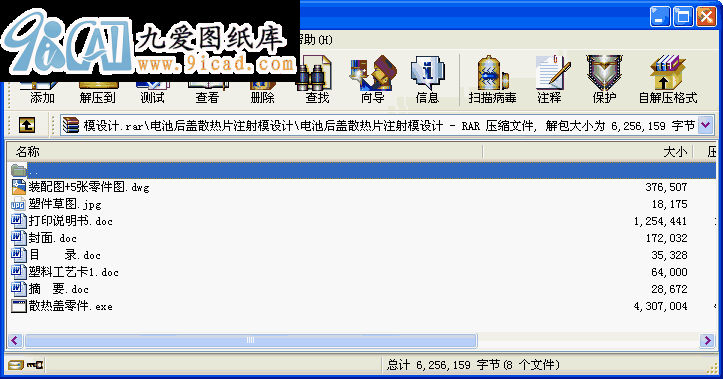

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要介紹了散熱蓋的結構特點, 詳細闡述了散熱蓋凸模、凹模、斜滑塊結構及它們的技術難點。在此次設計中，主要用到所學的注射模設計、機械設計、工程材料及熱處理和SolidWorks及注塑模設計插件Imold等方面的知識。著重說明了設計一副注射模的一般流程，即注射成型的分析、注射機的選擇及相關參數的校核、模具的結構設計、注射模具設計的有關計算、模具總體尺寸的確定與結構草圖的繪制、模具結構總裝圖和零件工作圖的繪制、全面審核投產制造等。
塑件結構比較簡單，設計中使用模具工具對塑料產品進行修補，然后對其進行分型設計。零件下部的倒鉤結構是一種典型的模具設計產品結構，在設計的過程中也進行了詳細的描述。型芯的多凸起結構不便于機械加工，這里采用電極設計，采用放電加工的方法來實現加工。

關鍵詞：散熱蓋、注塑模、凸模、凹模、斜滑塊、SolidWorks、imold

目錄

1 概述 1
1.1 模具概述 1
1.2 我國塑料模具現狀及發展趨勢 1
2 塑料選擇及塑件工藝結構分析 2
2.1 塑料選取及塑料特性分析 2
2.2 塑件的結構工藝性分析 2
3 模具設計 5
3.1 注射機的選擇 5
3.1.1注射機型號的確定 5
3.1.2型腔數量的確定和校核 5
3.1.3注射量校核 6
3.1.4注射壓力的校核 6
3.1.5開模行程的校核 6
3.2 澆注系統設計 7
3.2.1塑料制件在模具中的位置 7
3.2.2澆注系統的設計 8
3.3 排溢系統的設計 10
3.4 成型零件的設計 10
3.4.1成型零件的結構設計 10
3.4.2成型零件工作尺寸的計算 11
3.5 合模導向機構設計 15
3.6 側向分型與抽芯機構設計 16
3.7 溫度調節系統 17
4 模架設計 18
5 脫模結構的設計 19
6 設計小結 22
謝辭 23
參考文獻 24
