HSG焊接式連接液壓缸結構設計

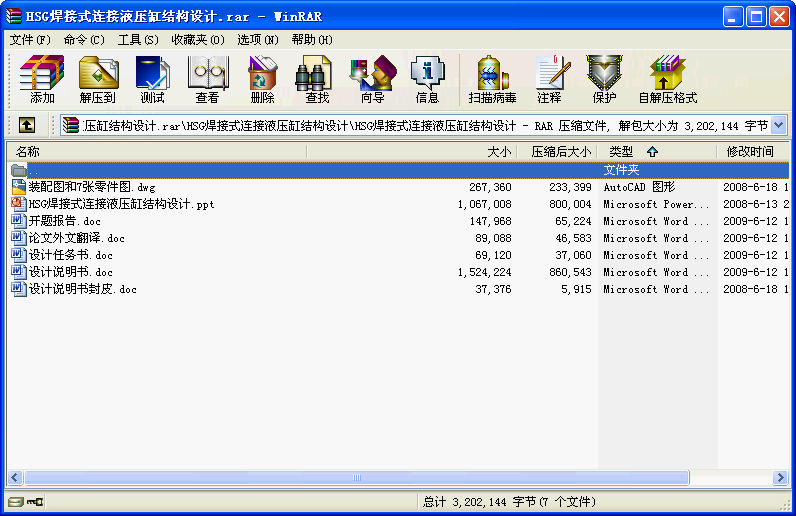

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- HSG焊接式連接液壓缸結構設計
摘 要
液壓缸是液壓系統中最廣泛應用的一種液壓執行元件。液壓缸是將液壓泵輸出的壓力能轉換為機械能的執行元件,它主要是用來輸出直線運動。
液壓傳動和液力傳動均是以液體作為工作介質來進行能量傳遞的傳動方式。液壓傳動主要是利用液體的壓力能來傳遞能量；而液力傳動則主要是利用液體的動能來傳遞能量。由于液壓傳動有許多突出的優點，因此，它被廣泛地應用于機械制造、工程建筑、石油化工、交通運輸、軍事器械、礦山冶金、輕工、農機、漁業、林業等各方面。同時，也被應用到航天航空、海洋開發、核能工程和地震預測等各個工程技術領域。
本文對液壓缸參數化設計方法進行深入系統的研究,建立液壓缸CAD原型軟件系統,主要研究成果如下: 1.系統分析液壓缸工作原理的基礎上,歸納了液壓缸的工作形式及主要安裝形式。在分析液壓缸主要部件結構特點的基礎上,建立了基于裝配的面向?qū)ο笠簤焊桩a(chǎn)品設計模型; 2.研究面向制造的產品特征建模技術,基于產品建模方法和面向?qū)ο蠹夹g(shù),建立了基于特征的液壓缸產品模型。研究了適用于液壓缸參數化設計的標準件庫建模方法及數據庫建模技術,并據此建立了液壓缸參數化數據庫模型及基于裝配的液壓缸參數化模型; 3.建立液壓缸參數化CAD系統模型,基于商用CAD軟件,開發了液壓缸參數化CAD軟件原型系統。
關鍵詞：液壓缸；液壓泵；液壓傳動；液力傳動
引 言
液壓傳動元件以其功率大，安裝布置簡便，易于受控，操作方便舒適，故障率低，便于維護等優點，非常適于結構形態多變，工作條件惡劣的農業機械的應用。液壓傳動的基本原理：液壓系統利用液壓泵將原動機的機械能轉換為液體的壓力能，通過液體壓力能的變化來傳遞能量，經過各種控制閥和管路的傳遞，借助于液壓執行元件(缸或馬達)把液體壓力能轉換為機械能，從而驅動工作機構，實現直線往復運動和回轉運動。其中的液體稱為工作介質，一般為礦物油，它的作用和機械傳動中的皮帶、鏈條和齒輪等傳動元件相類似。在液壓傳動中，液壓油缸就是一個最簡單而又比較完整的液壓傳動系統，分析它的工作過程，可以清楚的了解液壓傳動的基本原理。幾十年來，液壓技術不僅在農機，機床，工程機械，建筑機械，航天航空設備等得到越來越多的應用，而且形成了龐大的市場。全世界液壓元件市場銷售額已超過二百億美元，我國液壓行業產值已近80億人民幣而液壓油缸是液壓傳動中將液體的壓力能轉換成機械能，實現往復直線運動或往復擺動的執行元件，被廣泛應用于各種液壓機械設備中。液壓油缸的設計合理性、制造質量，直接影響整個液壓機械設備的的使用狀態，乃至整個生產系統的正常運行和生產的安全性。所以，液壓油缸的合理化設計具有重要的現實意義。
...
