CQM6132主軸前軸承加工工藝及夾具設計
- 文件介紹：

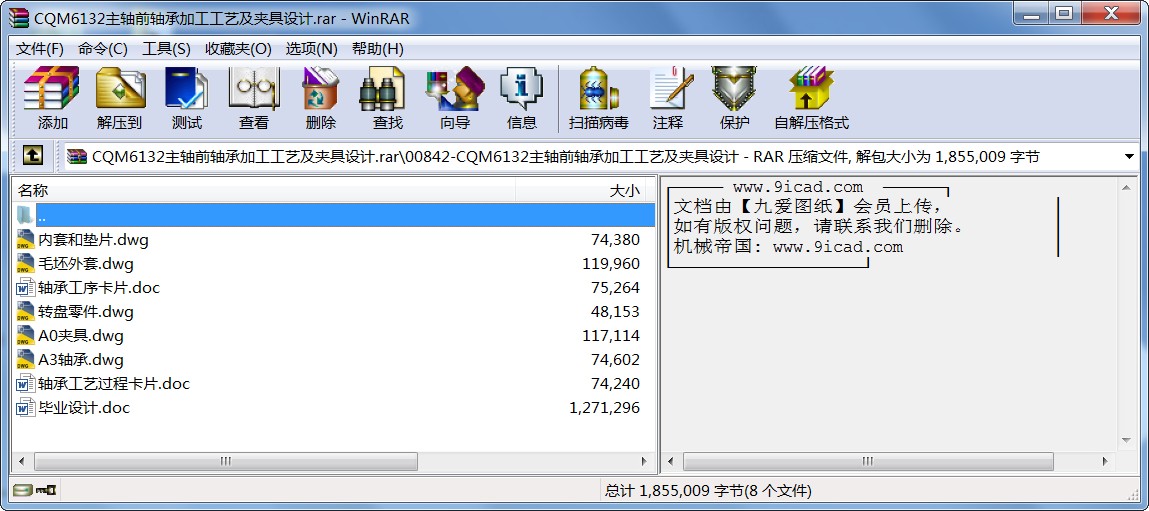

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
零件的加工工藝編制，在機械加工中占有非常重要的地位，零件工藝編制得合不合理，這直接關系到零件最終能否達到質量要求；夾具的設計也是不可缺少的一部分，它關系到能否提高其加工效率的問題。因此這兩者在機械加工行業中是至關重要的環節。
本次設計的是CQM6132主軸前軸承的加工工藝以及夾具的設計，CQM6132車床主軸前軸承是滑動主軸，滑動軸承的承載能力大，回轉精度高，潤滑油膜具有抗沖擊作用，那么在加工軸承的時候就有很高的加工工藝要求，因此在編制加工工藝時，要考慮到軸承的各項精度以及形狀與位置公差等。
在設計加工內圓錐面三個圓弧油槽的專用夾具時，為了縮短加工每段圓弧的加工間隔時間，采用一轉盤與軸承的螺紋聯結來緊固軸承，夾具體和轉盤接觸的基面與夾具體的底面傾斜1.43°（等于工件被加工面的1：20錐度），通過其配合來達到旋轉軸承的方向，當加工完一個油槽，即可加工下一個油槽，無須裝卸工件，這樣降低了軸承油槽的加工位置誤差以及提高了加工效率。
關鍵詞：工藝設計、切削用量、夾具設計、定位基準、定位誤差。
...
