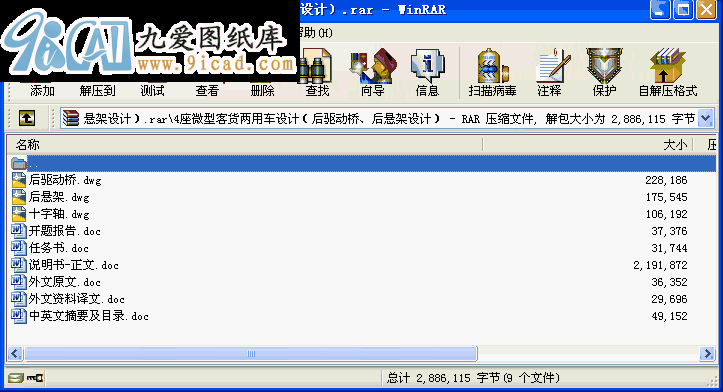

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本設計為4座微型客貨兩用車的后驅動橋、后懸架設計。參照現有的生產技術水平，綜合考慮生產成本，以及使用條件等多種因素, 經過收集各類型的后驅動橋、懸架的資料、實車觀測和老師的指導，完成了本次設計。
本次設計確定采用整體式驅動橋。其主減速器為單級，采用準雙曲面齒輪傳動，差速器采用普通對稱式圓錐齒輪對稱式圓差速器，全浮式半軸，整體鑄造式驅動橋殼。主減速器齒輪主要設計的是雙曲面齒輪的尺寸、校核及材料選擇；差速器主要計算的是對稱式圓錐齒輪的主要參數計算及校核；半軸設計主要是根據強度來確定半軸的半徑和半軸的結構設計及材料與熱處理；驅動橋橋殼既是承載件又是傳動件，因此橋殼需要有足夠的強度和剛度。
后懸架采用鋼板彈簧式非獨立懸架，其需要計算的內容比較廣泛，但也主要是集中在對彈性元件的計算上。計算包含了從滿載弧高，各鋼板彈簧片長度、厚度、寬度，到整個懸架系統的動、靜撓度值的確定。這是因為在懸架系統中，鋼板彈簧既是它的彈性元件又是它的導向機構，是其最為重要的部件。
綜合各部分的設計與校核的結果，本次設計基本能滿足其設計要求。
關鍵詞：后驅動橋, 整體式，非獨立懸架，鋼板彈簧
目 錄
第一章 前言............. ...................... ........1
第二章 驅動橋結構設計.................................2
§2.1驅動橋的組成與結構方案分析......................2
§2.2 主減速器的結構形式的分析和確定..................2
§2.2.1 主減速器傳動齒輪的類型......................2
§2.2.2 主減速器的減速形式..........................3
§2.3差速器的方案分析及確定......................... .3
§2.4半軸............................................3
§2. 5驅動橋殼結構方案分析............................4
第三章 驅動橋尺寸計算 .................................5
§3.1主減速器的基本參數選擇與設計計算................5
§3.1.1主減速比 的確定.............................5
§3.1.2主減速器齒輪計算載荷的確定.................. 5
§3.1.3主減速器齒輪基本參數的選擇.................. 6
§3.2差速器的基本參數選擇與設計計算.................17
§3.2.1差速器齒輪的基本參數的選擇................. 17
§3.2.2差速器齒輪的幾何尺寸設計計算............... 18
§3.3全浮式半軸的設計計算...........................20
§3.4驅動橋橋殼的設計計算...........................21
§3.4.1驅動橋殼結構方案分析....................... 21
§3.4.2驅動橋殼強度計算........................... 22
第四章 驅動橋強度計算.................................28
§4.1主減速器準雙曲面齒輪的強度校核.................28
§4.1.1單位齒長圓周力............................. 28
§4.1.2輪齒的彎曲強度計算 ........................29
§4.1.3輪齒的彎曲強度計算......................... 30
§4.2差速器齒輪的強度計算...........................30
§4.3半軸強度計算...................................31
§4.3.1半軸扭轉應力............................... 31
§4.3.2半軸的最大扭轉角........................... 31
第五章 軸承的壽命計算.................................33
§5.1主減速器主動錐齒輪支承軸承的計算...............33
§5.1.1主減速器主動齒輪上的當量轉矩 的計算....... 33
§5.1.2主從動錐齒輪齒面寬中點處的圓周力p的計算....33
§5.1.3雙曲面齒輪的軸向力與徑向力的計算........... 33
§5.1.4懸臂式支承主動錐齒輪的軸承徑向載荷的確定... 34
§5.1.5軸承壽命的計算............................. 35
§5.2從動齒輪支承軸承校核...........................36
§5.2.1單級主減速器從動齒輪支承軸承徑向載荷的確定. 36
§5.2.2軸承壽命計算............................... 36
第六章 后懸架結構分析.................................38
§6.1懸架概述.......................................38
§6.2懸架結構形式和布置的分析.......................38
第七章 后懸架參數確定和尺寸計算.......................40
§7.1總體布置及其基本參數...........................40
§7.2彈性元件的設計計算.............................40
§7.2.1鋼板彈簧的布置方案......................... 40
§7.2.2鋼板彈簧結構尺寸參數計算................... 40
§7.3后懸架減振器的設計與計算....................... 47
§7.3.1選取相對阻尼系數 ..........................47
§7.3.2最大卸荷力 的確定..........................47
§7.3.3減振器工作缸直徑D的確定....................47
第八章 結 論..........................................48
參考文獻...............................................49
致謝...................................................50
...
