22型車門墊板沖裁模設計與制造
- 文件介紹：

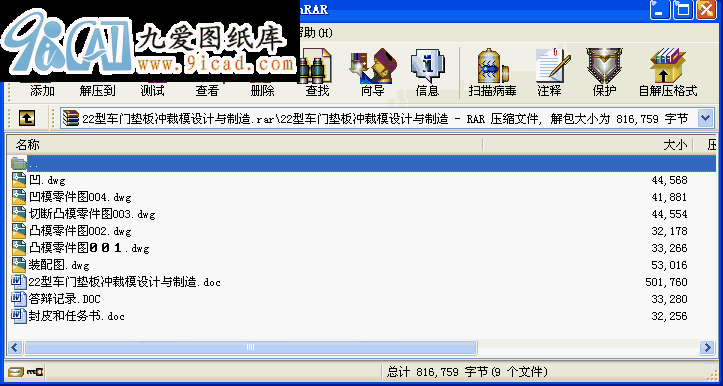

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本套模具設計是沖裁模的模具裝配圖及加工制造的全過程，其設計思路是根據多個模具加工實例生產中總結出來。設計內容是從零件的工藝性分析開始的，根據工藝要求來確定設計的大體思路。其開始是確定該模具類型為沖孔、落料連續模，作工藝計算，計算出沖裁時的沖壓力、卸料力、推件力、確定模具的壓力中心、選擇壓力機和確定沖模的閉合高度，最后根據前面所計算出的內容確定模具的凸、凹模尺寸和形狀。設計出擋料銷、卸料板、推件裝置、橡膠、導柱、導套和模柄等模具的主要零部件，從而完成整個模具的設計工作。
模具主要零部件結構設計是模具設計的主要內容，其內容包含了凹模結構設計、凸模結構設計、定位零件、彈性卸料裝置、橡膠的選用、導柱與導套、模柄與模架的選取等重要零部件的設計加工方法和加工注意要點。這樣更有利于加工人員的一線操作，使其通俗易懂加工方便。
本次設計不僅讓我熟悉了課本所學的知識，而且讓我做到所學的知識運用到實踐當中，更讓我了解了沖壓模具設計的全過程和加工實踐中應注意的要點。使我從畢業設計中更好理解了模具。
關鍵詞：沖孔、落料、級進模
目錄
摘 要 1
前 言 2
1 沖裁件的工藝性分析工藝方案的確定 3
2 模具的技術要求及材料選用 6
2.1模具的技術要求 6
2.2模具材料的選用及要求 6
3 沖裁件的排樣 8
4 模具設計計算 10
4．1 計算總壓力P 10
4．2 壓力中心的計算 10
4．3 零件的外形尺寸、彈性元件自由高度 12
4．4 計算側壓力 14
5 模具總體設計 15
6 主要零、部件的設計 18
7 設備的選定、總裝圖、非標準零件圖 21
7.1設備的選定 21
7.2繪制模具總裝圖 22
7.3模具輔助零件 23
8 模具的裝配 25
9 模具的檢驗與驗收 26
9.1 模具檢驗的作用及內容 26
9.2 模具的檢測方法 28
結論 29
致 謝 30
參考文獻 31
...
