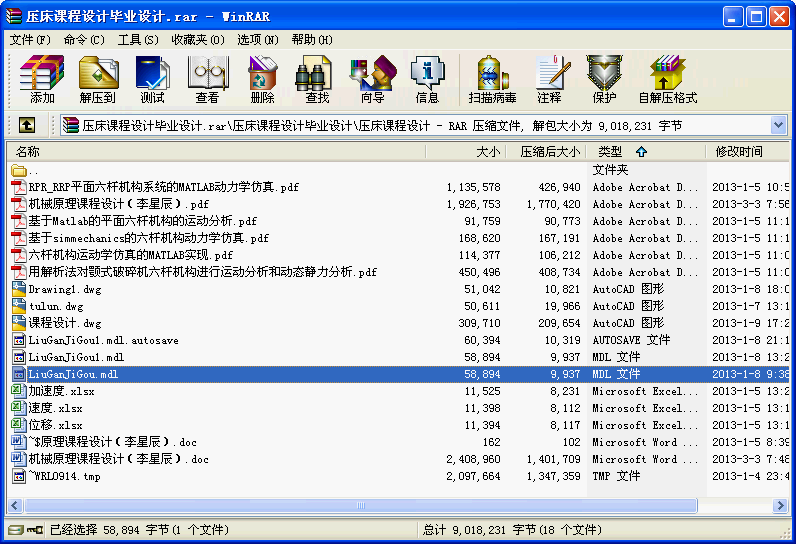

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

壓床課程設計畢業設計（圖紙+說明書）
摘要

本次機械原理課程設計主要基于《機械原理》所學的內容，繪制機構的運動簡圖，對連桿機構進行運動分析和動態靜力分析，設計飛輪的轉動慣量，按照推桿的運動規律設計凸輪幾何尺寸并繪制凸輪的輪廓曲線，計算變位齒輪的幾何尺寸并繪制齒輪傳動的嚙合圖。
首先，根據六連桿機構運動的幾何規律，計算出各桿的長度，由各桿之間的相對位置繪制機構運動簡圖。選取曲柄不同的位置，使用平面運動的知識（基點法），選取合適的比例尺，繪制桿件的速度和加速度多邊形，確定桿件的速度和加速度。
對機構進行動態靜力分析，首先根據各構件的運動分析確定其慣性力和慣性力偶矩，由構件的力平衡條件和力矩平衡繪制力多邊形，計算出各運動副的反力和曲柄的平衡力矩。
飛輪的設計主要依據等效構件的驅動功和阻抗功求出最大盈虧功，由速度的不均勻系數確定飛輪的轉動慣量。
凸輪的設計依據反轉法原理，采用解析法，借助MATLAB軟件編程繪制凸輪的輪廓曲線和運動曲線，同時和圖解法繪制的結果比較，兩種方法結果很相近。
齒輪的設計首先查表求出齒輪的變位系數，然后由提高強度條件確定分度圓嚙合角，根據分度圓壓力角和中心距之間的關系求出中心距，進而求出中心距變動系數和齒頂高降低系數，其它的幾何指標依次可以求出。
關鍵詞：六連桿機構，壓床，分析設計，MATLAB
目　錄

前　言 1
第1章內容簡介 2
1.1 壓床機構簡介 2
1.2 題目要求 2
第2章連桿機構設計 5
2.1 連桿機構的設計 5
2.1.1 各桿長的確定 5
2.1.2 繪制機構運動簡圖 6
2.2 連桿機構的運動分析 6
2.2.1 機構的速度分析 6
2.2.2 機構的加速度分析 8
2.2.3 滑塊的運動線圖繪制 10
2.3. 連桿機構的動態靜力 13
2.3.1 動態靜力分析方法說明 13
2.3.2 確定構件的慣性力和慣性力偶矩 13
第3章飛輪的設計 17
3.1 飛輪的作用及原理 17
3.2 飛輪的轉動慣量求解 17
第4章凸輪的設計 20
4.1 基圓半徑的確定 20
4.2凸輪輪廓曲線的的繪制及運動分析 21
4.2.1 圖解法 21
4.2.2 解析法 22
第5章齒輪的設計 25
5.1 變位系數的確定 25
5.2 齒輪幾何尺寸的計算 25
5.3 齒輪傳動嚙合圖繪制 26
結論 27
謝辭 28
參考文獻 29
附錄 30 ...
