KS-同軸式二級減速器設計
  • 該文件為rar格式
  • 文件大小: 521.48 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-11-12
  • 發 布 人: 1376370941
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • KS-同軸式二級減速器設計

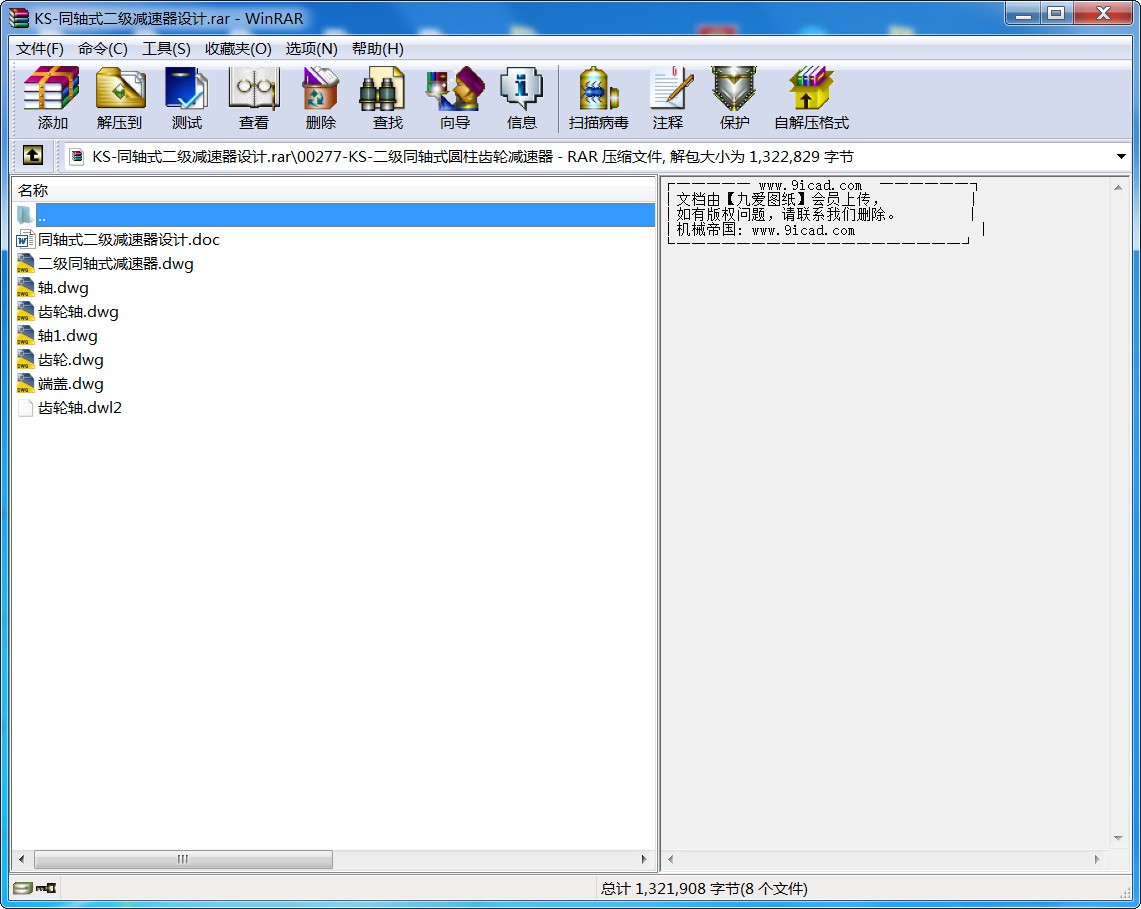

  • KS-同軸式二級減速器設計.rar
    目 錄

    設計任務書……………………………………………………1
    傳動方案的擬定及說明………………………………………4
    電動機的選擇…………………………………………………4
    計算傳動裝置的運動和動力參數……………………………5
    傳動件的設計計算……………………………………………5
    軸的設計計算…………………………………………………8
    滾動軸承的選擇及計算………………………………………14
    鍵聯接的選擇及校核計算……………………………………16
    連軸器的選擇…………………………………………………16
    減速器附件的選擇……………………………………………17
    潤滑與密封……………………………………………………18
    設計小結………………………………………………………18
    參考資料目錄…………………………………………………18

    機械設計課程設計任務書
    題目:設計一用于帶式運輸機傳動裝置中的同軸式二級圓柱齒輪減速器
    一. 總體布置簡圖



    1—電動機;2—聯軸器;3—齒輪減速器;4—帶式運輸機;5—鼓輪;6—聯軸器

    二. 工作情況:
    載荷平穩、單向旋轉

    三. 原始數據

    題 號
    參 數 1 2 3 4 5 6 7
    輸送帶工作拉力F/kN 6.5 6 5.5 5.2 5 4.8 4.5
    輸送帶工作速度v/(m/s) 1.2 1.3 1.4 1.5 1.6 1.7 1.8
    滾筒直徑D/mm 400 400 450 400 500 450 400

    我的題號為3
    1..輸送帶工作拉力F/kN:5.5
    2.滾筒的直徑D(mm):450
    3.運輸帶速度V(m/s):1.4
    4.滾筒效率η=0.96(包括滾筒與軸承的效率損失);
    5.工作情況 兩班制,連續單向運轉,載荷較平穩;
    6.使用折舊期 8年;
    7.工作環境 室內,灰塵較大,環境最高溫度35℃;
    8.動力來源 電力,三相交流,電壓380/220V;
    9.檢修間隔期 四年一次大修,二年一次中修,半年一次小修;
    10.制造條件及生產批量 一般機械廠制造,小批量生產。
    11.滾筒的扭矩T(N ...
