礦井提升機—主軸裝置畢業設計
- 文件介紹：

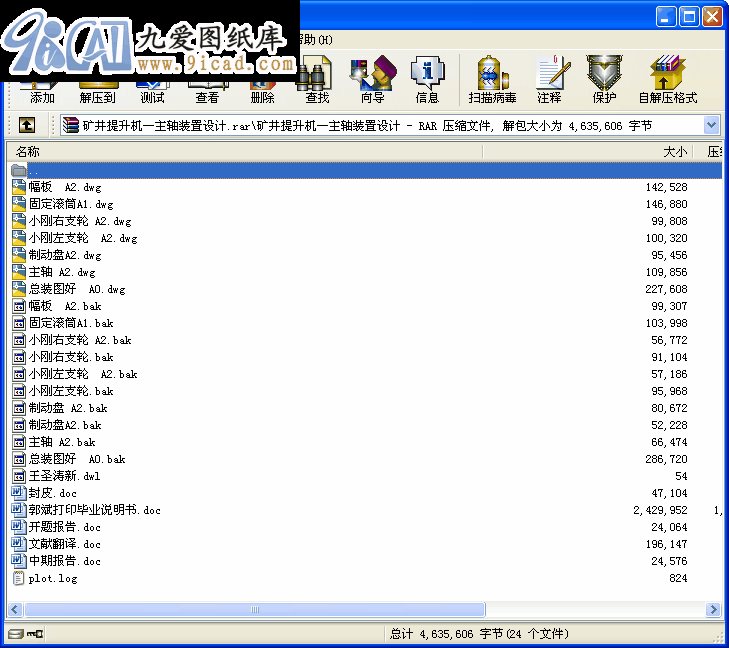

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 礦井提升機—主軸裝置設計
礦井提升機—主軸裝置畢業設計
摘要
礦山提升設備是礦山運輸中的咽喉設備，占有特殊地位，是井下與地面聯系的主要工具。
礦山提升設備的用途是沿井筒提運礦石和廢石，升降人員，下放材料、工具和設備。礦山提升設備在工作中如果一旦發生機械和電氣故障就會造成停產，甚至人身傷亡。為了保證生產和人員的安全要求礦山提升設備運行準確，安全可靠，井必須配有性能良好的控制設備和保護裝置。
礦山提升設備的耗電量一般占礦井總耗電量的30%一40%，所以為了降低礦石的成本，必須經濟合理地選擇和使用礦山提升設備。礦山提升設備又是礦井最大固定設備之一，是—套較復雜的機械-電氣機組。
本文針對礦山機械的特殊要求，重點設計卷筒部件和主軸部件，兩個部件是提升機的關鍵部分，卷筒強度不夠?qū)е碌闹苯雍蠊褪峭矚け粔簼ⅰ⒑缚p開裂等；主軸是傳遞動力裝置，在設計時需要考慮其承受的彎扭力矩，鍵對主軸強度的削弱及其裝配問題，軸的工藝要求等。
通過本次的設計，可以縮短提升機設計周期，提高產品的設計質量，提高企業的技術創新能力和市場競爭能力。
關鍵詞：提升機 滾筒 主軸 鋼絲繩
目 錄
1 緒論 1
1.1 概述 1
1.1.1 提升機的分類 1
1.1.2 提升機的概述 2
1.2 國內外提升機的發展概況 3
1.3 提升機的技術性能 4
1.3.1 纏繞式提升機及提升絞車 4
1.3.2 提升絞車 5
1.4 各個系列提升機的主要結構特點 5
2 2JK-2.5×1.5型提升機的組成及各部分結構特點 8
3 各系列提升機主軸裝置 10
3.1 主軸裝置的結構 10
3.2 各種主軸結構圖示 10
3.3 兩種調繩離合器的簡介 15
4 單繩纏繞式提升機滾筒的設計與計算 23
4.1 纏繞式提升機卷筒的結構 23
4.2 正常工作時作用于筒殼上的外載荷 27
4.3 筒殼強度的計算 35
4.4 多層纏繞時筒殼的計算特點 36
4.5 具體計算及校核2JK-2.5X1.5型的筒殼強度 37
5 主軸理論設計及強度校核 42
5.1 主軸的結構 42
5.2 主軸及附屬部件的設計、計算 43
5.3 主軸的校核 48
5.3.1 2JK-2.5X1.5型礦用提升機已知條件 48
5.3.2 固定載荷分配于主軸各輪轂作用點上的力 49
5.3.3 鋼繩張力分配于主軸各輪轂作用點上的力 51
5.3.4 作用于軸上水平方向及垂直方向的合力 53
5.3.5 計算支點反力 55
5.3.6 計算彎矩 56
5.3.7 計算扭矩及扭轉強度 59
5.3.8 計算危險斷面的安全系數 60
6 軸承的計算校核 61
6.1. 軸承選取 61
6.2. 軸承校核 63
7 切向鍵的校核 64
8 過盈配合校核 66
致 謝 72
參考文獻 73 ...
