一級減速器正文、零件圖、裝配圖

文件大小： 276.05 KB
下載次數：
文件評級：
更新時間：2015-05-20
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

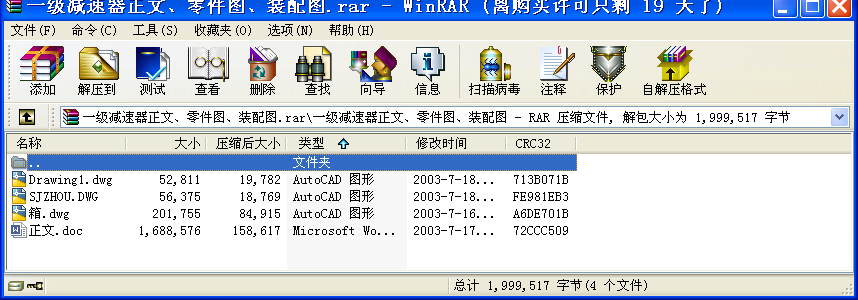

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

傳動方案的擬定及說明
由題目所知傳動機構類型為：同軸式二級圓柱齒輪減速器。故只要對本傳動機構進行分析論證。
本傳動機構的特點是：減速器橫向尺寸較小，兩大吃論浸油深度可以大致相同。結構較復雜，軸向尺寸大，中間軸較長、剛度差，中間軸承潤滑較困難。

電動機的選擇
1．電動機類型和結構的選擇
因?yàn)楸緜鲃?dòng)的工作狀況是：載荷平穩、單向旋轉。所以選用常用的封閉式Y(jié)（IP44）系列的電動機。

2．電動機容量的選擇
1）工作機所需功率Pw
Pw＝3.4kW
2）電動機的輸出功率
Pd＝Pw/η
η＝＝0.904
Pd＝3.76kW

3．電動機轉速的選擇
nd＝（i1’·i2’…in’）nw
初選為同步轉速為1000r/min的電動機

4．電動機型號的確定
由表20－1查出電動機型號為Y132M1-6,其額定功率為4kW，滿載轉速960r/min。基本符合題目所需的要求。

計算傳動裝置的運動和動力參數
傳動裝置的總傳動比及其分配
1．計算總傳動比
由電動機的滿載轉速nm和工作機主動軸轉速nw可確定傳動裝置應有的總傳動比為：
i＝nm/nw
nw＝38.4
i＝25.14

2．合理分配各級傳動比
由于減速箱是同軸式布置，所以i1＝i2。
因?yàn)閕＝25.14，取i＝25，i1=i2=5
速度偏差為0.5%<5%，所以可行。 ...
