CA1340杠桿加工工藝及夾具設計

文件大小： 549.19 KB
下載次數：
文件評級：
更新時間：2014-04-21
發布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

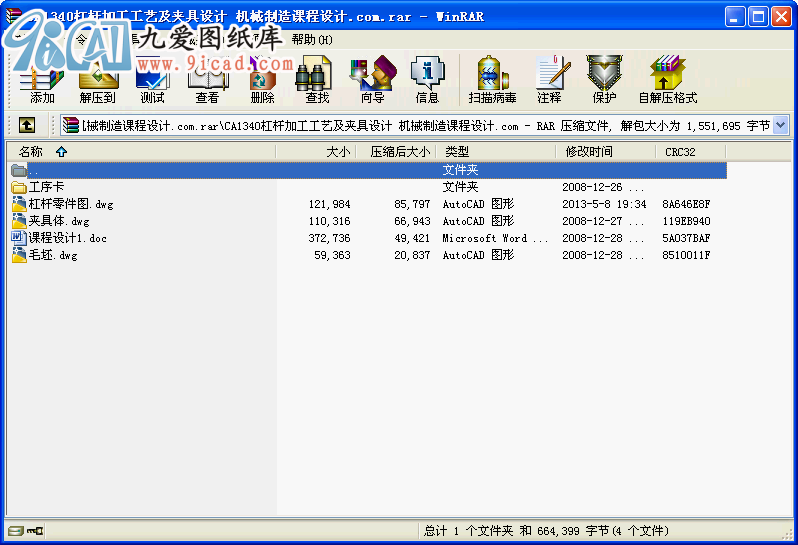

該文件為 rar 格式（源文件可編輯），下載需要 15 積分

目錄
序言 ……………………………………………………………… 2
一、零件的分析 ………………………………………………… 3
（一）零件的作用 …………………………………………… 3
（二）零件的分析 …………………………………………… 3
二、工藝規程設計 ………………………………………………… 4
（一）確定毛坯的制造形式 …………………………………… 4
（二）基面的選擇 …………………………………………… 4
（三）制定工藝路線 ………………………………………… 5
（四）機械加工余量、工序尺寸及毛坯尺寸的確定 ……… 8
（五）確定切削用量及基本時 ………………………………… 11
三、夾具設計 …………………………………………………… 25
（一）問題的提出 …………………………………………… 25
（二）夾具設計 ……………………………………………… 25
四、參考文獻 ……………………………………………………… 26
（一）零件的作用
題目所給的零件是CA1340自動車床上的杠桿（見附圖），它位于自動車床的自動機構中，與靈活器配合使用，起制動的作用。
（二）零件的工藝分析
杠桿共有三組加工表面，它們之間有一定的位置要求，現分述如下：
1、以Φ6H7mm孔為中心的加工表面
這一組加工表面包括：兩個Φ6H7mm的孔，粗糙度為Ra1.6；尺寸為20mm且與兩個孔Φ6H7mm相垂直的四個平面，粗糙度為Ra6.3。其中，主要加工表面為兩個Φ6H7mm的孔。
2、以Φ20H7mm孔為中心的加工表面
這一組加工表面包括：一個Φ20H7mm的孔及其倒角，粗糙度為Ra1.6；兩個與Φ20H7mm孔垂直的平面，粗糙度為Ra3.2；一個中心軸線與Φ20H7mm孔中心軸線平行且相距8mm的圓弧油槽；還有一個與Φ20H7mm孔垂直的油孔Φ4mm，并锪沉頭孔。其中，Φ20H7mm孔及兩端面為主要加工面。
3、以Φ8H7mm孔為中心的加工表面
這一組加工表面包括：兩個Φ8H7mm的孔，Ra1.6；一個槽和一個M4mm的螺紋孔。其中，主要加工表面為Φ8H7mm孔。
這三組加工表面之間有一定的位置要求，主要是：
（1）Φ6H7mm孔與Φ20H7mm孔具有平行度，公差為0.06mm。
（2）Φ8H7mm孔與Φ6H7mm孔具有平行度，公差為0.08mm。
由以上分析可知，對于這三組加工表面而言，可以先加工一面一孔，以它們為精準加工其它表面，并且可以保證加工面之間的位置精度要求。另外，該零件結構簡單，工藝性好。
...
