文件介紹：

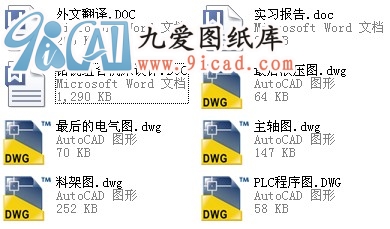

該文件為 rar 格式（源文件可編輯），下載需要 15 積分

摘要

本次畢業設計的題目是“液壓半自動鉆銑組合機床”。本組合機床要求能實現鉆中心孔和銑兩端面，能進行手動和自動控制，銑削頭能作10mm的微調。本人的設計的主要內容是：進行了機床總體布局設計；對機床的進給和傳動部分進行了設計；機床料架的夾緊方案的選取和設計；對機床液壓系統進行了設計，繪制了液壓原理圖；最后根據液壓圖和系統的工作循環，設計了電氣控制系統，并編制了PLC 程序圖。
通過此設計，本機床完全能滿足設計要求，與傳統的機床相比，本機床具有自動化程度高，生產率高，精度高等優點。
關鍵詞：組合機床；銑削頭；工作循環；自動

目錄
摘要錯誤！未定義書簽。
Abstract 錯誤！未定義書簽。
第一章引言錯誤！未定義書簽。
第二章設計題目簡介及總體方案確定 6
2.1 題目簡介 6
2.1.1 設計題目 6
2.1.2 題目簡介 6
2.1.3設計參數及性能要求 6
2.1.4現場加工設備簡介 6
2.2機床設計方案確定 7
2.3液壓系統的設計原則和設計依據 8
2.4組合機床及其自動線電氣控制系統設計 9
第三章銑削用量的選擇和銑削力的計算 10
3.1加工工件簡介 10
3.2銑削用量選擇及銑削力的計算 10
3.3鉆削用量選擇及鉆削力的計算 12
第四章料架的設計 13
4.1料架的組成及其工作原理 14
4.1.1 料架的組成 14
4.1.2 料架的工作原理 14
4.2 V型塊的設計 14
4.2.1 V型塊外形尺寸確定 14
4.2.2 V型塊的夾緊力計算 15
4.3左右螺旋絲杠的設計 16
4.4變速器的設計 20
4.4.1變速器傳動比分配 20
4.4.2變速器齒輪設計 20
4.5軸的設計 21
4.5.1絲杠螺桿軸的設計 21
4.5.2單葉片擺動液壓馬達輸出軸的設計 22
第五章液壓系統的設計計算 22
5.1動力滑臺部分 2錯誤！未定義書簽。
5.1.1 動力和運動參數分析 2錯誤！未定義書簽。
5.1.2 工作負載分析 2錯誤！未定義書簽。
5.1.3 負載圖和速度圖的繪制 24
5.1.4 液壓缸主要參數確定 25
5.2動力鉆頭部分 29
5.2.1 動力和運動參數分析 29
5.2.2 工作負載分析 30
5.2.3 負載圖和速度圖的繪制 31
5.2.4鉆軸伸縮油缸的設計計算 32
5.2.5鉆軸伸縮油缸缸筒的設計計算 32
5.3旋轉油缸的設計計算 33
第六章傳動部分的設計計算 34
6.1電機的選擇 35
6.2主軸直徑的選擇 35
6.3主軸箱傳動齒輪的設計 36
6.3.1動力運動參數分配 36
6.3.2傳動齒輪設計 37
第七章組合機床電氣控制系統的設計 44
7.1概述 45
7.2組合機床液壓電氣回路及其控制系統的設計 45
7.3機床加工總時間的確定 46
參考文獻 48
致謝 49
...
