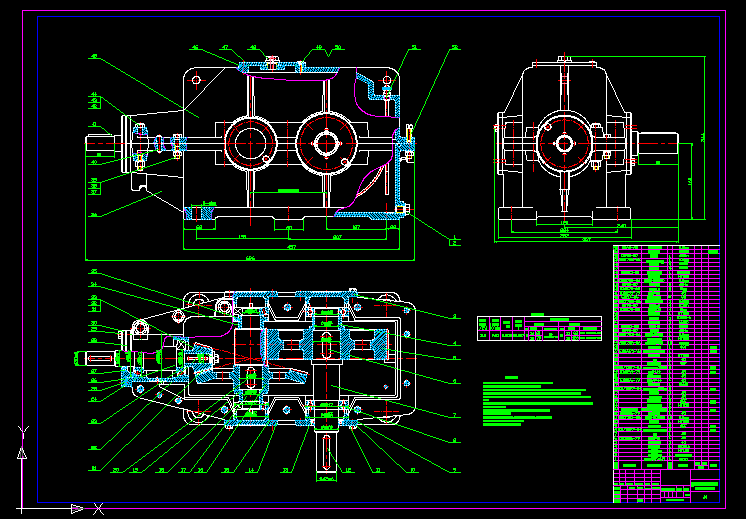

II級直齒圓錐齒輪減速器機械圖紙 功率3kw 傳動比15.027
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 .裝配前，軸承用汽油清洗，其余所有零件裝配前用煤油清洗。
2.箱體內壁涂耐油油漆，減速器外表面涂灰色油漆。
3.減速器剖分面各接觸面及密封處均不允許漏油，滲油箱體剖分面允許涂以密封膠或水玻璃。
4.調整，固定軸承時應留有軸向游隙：高速軸軸承0.04-0.07mm，其余軸承0.05-0.10mm。
5. 用涂色法檢查接觸斑點，圓柱齒輪沿齒長不小于30%；錐齒輪沿齒長不小于50%， 沿齒高不小于55%。
6.錐齒輪側隙jmin=0.01mm，圓柱齒輪側隙jmin=0.160mm。側隙用壓鉛法檢查，所用鉛絲直徑不得大于最小側隙的兩倍。
7.減速器內裝220中負荷工業齒輪油，油量達到規定的深度。
8.按試驗規承進行試驗。
9.齒圈軸向位移極限偏差fAM1 =±0.200mm，fAM2=±0.075mm。
10.軸向間距極限偏差fa=±0.036mm。
11.軸交角極限偏差EΣ=0.016mm。
...
