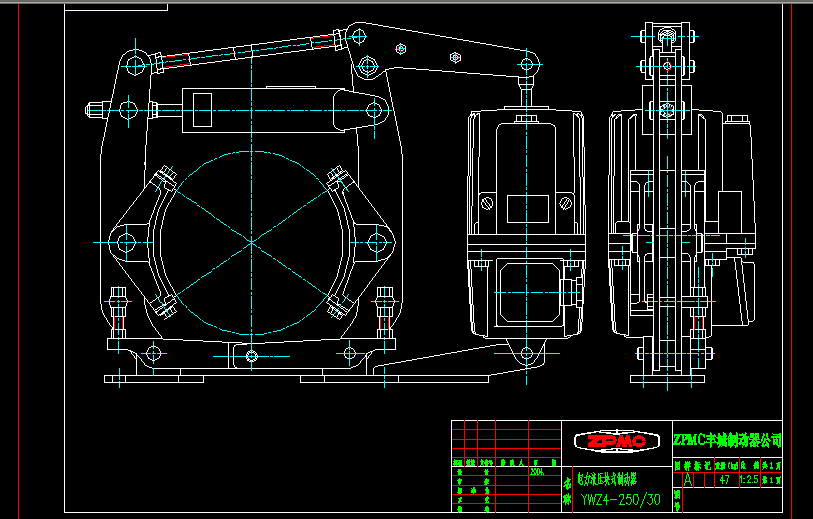

電力液壓塊式制動器cad圖紙 YWZ4-250-30
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、此制動器由制動架和PED變頻推動器組成。配套EV-II控制系統,工作制動時可以通過腳踏控制器適時的控制制動力矩的大小停機或異常時能自動自鎖。PED變頻推動器為S3工作制，駐車時只需停止控制系統將自動實現長時間制動自鎖。
2、制動架參照新標準設計，也可根據現場安裝要求設計。根據調試和接線方向分為左接線和右接線兩種。
3、制動器帶有自復位機構、退距均衡機構、磨損自動補償機構和磨損極限報警裝置。復位速度由調節復位彈簧壓力調整；額定退距為1.8mm，只需初次安裝或更換磨擦材料時調整準確，此后將由自動補償動構調整；自動補償量為每次單側補償厚度0.3mm磨擦材料達極限將自動報警。
4、制動瓦塊設有自動跟隨裝置，安裝后無需調整瓦塊角度。 ...
