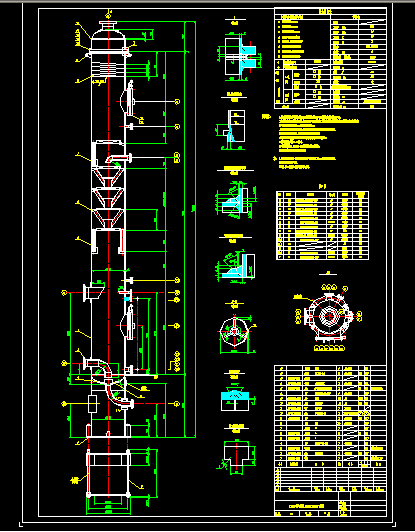

尾氣吸收塔cad圖紙 DN800X10003
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 焊接采用電焊,焊條型號:碳鋼之間采用E4315,不銹鋼之間采用E308-16,不銹鋼與碳鋼之間采用E309-15。
2. 焊接接頭的型式及尺寸，除圖中注明外，按HG20583-1998中的規定，角焊縫的焊腳高度為較薄件的厚度.法蘭的焊接按相應法蘭標準的規定。
3. 塔體直線度允差為不超過12mm，塔體安裝垂直度為10mm。
4. 設備制造完畢,不銹鋼表面清除污垢去油,做酸洗鈍化處理.所形成鈍化膜采用藍點法檢查,無藍點為合格。
5. 液面計兩接管按HG20584-98的7.0.3 8(6)條規定公差要求制造。
6. 制造完畢后裙座螺栓孔中心圓直徑允差以及相鄰兩孔和任意兩孔弦長允差不超過2mm.
7. 件7的安裝方位應不和N4，N5管相碰。
8. 不銹鋼接管采用GB/T14976-94《流體輸送用不銹鋼無縫鋼管》。
9. 人孔接管與殼體的焊縫端面內側應打磨成圓角。
注
1. 銘牌座用于"產品銘牌"，銘牌座應高于設備外表面（包括保溫層）20mm；銘牌座尺寸由制造廠確定。
2. 梯子平臺預焊件見梯子平臺圖。
3. 銘牌、管口、地腳螺栓、接地板等方位見管口方位圖。
...
尾氣吸收塔cad圖紙 DN800X10003_下載(dwg格式) 機械圖紙
