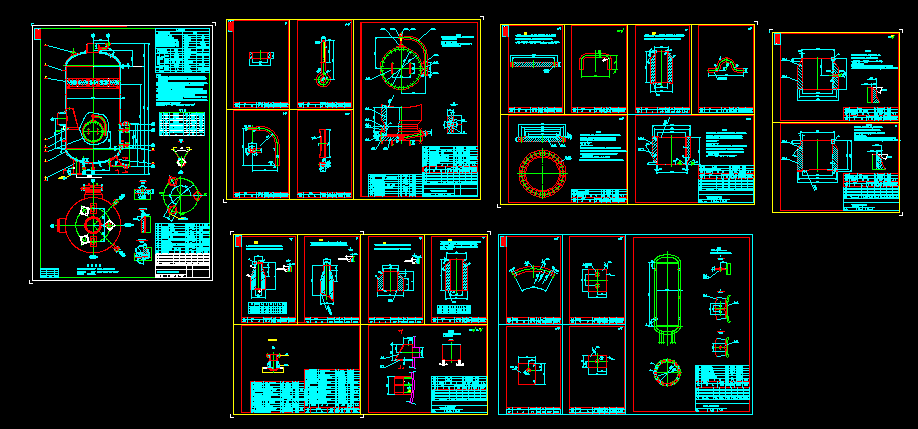

V2601水分離器套圖cad圖紙 VN=8.0m3
  • 該文件為dwg格式
  • 文件大小： 469.23 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-13
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • V2601水分離器套圖cad圖紙 VN=8.0m3

  • 技術要求
    1. 基層鋼板應符合GB3531-1996《低溫壓力容器用低合金鋼鋼板》的規定。且應逐張進行超聲波檢測，符合JB4730-94《壓力容器無損檢測》Ⅲ級的規定。逐張進行力學性能試驗，低溫沖擊功（－40℃ V型缺口），其平均值不低于27J，單個值不小于平均值的70%。
    2. 鍛件不低于JB4727-2000《低溫壓力容器用碳素鋼和低合金鋼鍛件》。及JB4728-2000《壓力容器用不銹鋼鍛件》的III級規定。
    3. 焊接方法及焊接材料應符合JB/T4709-2000《鋼制壓力容器焊接規程》中的規定。熔敷金屬擴散氫含量應符合HG20585-1998《鋼制低溫壓力容器技術規定》表B2的要求。
    4. 熔敷金屬及熱影響區低溫沖擊功（－30℃ 時Akv）應符合HG20585-1998《鋼制低溫壓力容器技術規定》。
    5. 焊接接頭的型式及尺寸除注明外，按HG20583-1998中的規定，角焊縫的焊角高度為較薄件的厚度。法蘭的焊接按相應法蘭標準的規定。對接接頭及接管角焊縫均需全焊透。接管孔端部修磨成R≥3mm的園弧，接管與殼體的角焊縫要園滑過渡。
    6. 所有外表面焊縫表面均需磁粉檢測，符合JB4730-94《壓力容器無損檢測》中的Ⅰ級規定。
    7. 液位計L2a和L2b兩接管距離允差為±1.5mm,通過兩接管中心垂線的間距不大于1.5mm;通過兩接管法蘭中心垂直線間距不大于1.5mm,法蘭面的垂直度公差不大于0.5/100。
    8.不銹鋼復合鋼板應不低于JB4733-1996《壓力容器用爆炸不銹鋼復合鋼板》規定的B2級。且基層材料16MnDR為正火板。
    9. 35CrMoA雙頭螺柱需調質處理，以滿足低溫使用要求。
    10. HG/T21550-93防霜液面計連接法蘭需改為RF40-11.0 HG20615-97標準

    技術要求
    1.除注明外，焊接接頭型式及尺寸按HG20583-1998的規定。非受壓件的焊角高度等于兩相焊件中較薄件的厚度。
    2.人孔的壓力試驗按所在設備要求進行。
    3.安裝時，將件號4-9吊環修整成與件號4-1人孔蓋外緣貼合。件號4-9和件4-16的焊接必須保證人孔蓋能靈活開啟。

    技術要求
    1.本鍛件按JB4727-2000《低溫壓力容器用低合金鋼鋼鍛件》中III級進行制造和驗收。
    2.鍛件調質處理后，機械性能達到-40°低溫沖擊法符合JB4727中的規定。
    3.機械加工表面和非機械加工面的線性尺寸的極限偏差按GB/T1804-2000中m級的c級規定。 ...
