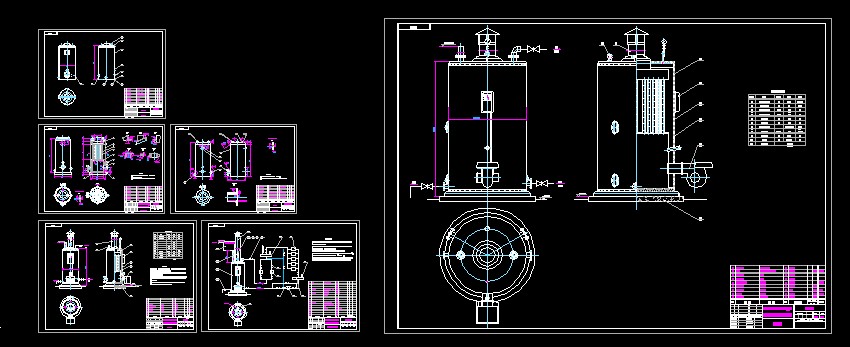

燃油（氣）熱水鍋爐 LHS0.7-0.09-95-70-Y（Q）型 cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
、本鍋爐按《小型和常壓熱水鍋爐安全監察規定》和本鍋爐《安裝使用說明書》的要求安裝。
2、水封管與鍋爐間不得安裝任何閥門，必須保證水封管直通大氣，且水封管的內徑應為：D≥20+88
3、鍋爐水箱的容積應取系統總容量的1.5～4.6％，且不小于1m3
4、爆破裝置的爆破片，爆破壓力不得超過0.2MPa
5、本系統圖中點劃線部分為回水自動控制系統連接，若要使用回水自動控制只要把件號17的球閥換為回水自動啟閉閥，否則為手動控制。
技術要求
1、本體組裝成型后應進行 0.2MPa的整體水壓試驗，且要保壓20分鐘。
2、本體制成后，外表應噴涂底漆：鐵紅防銹漆兩遍。
技術要求
1、焊接采用電弧焊，焊條型號：E4303
2、鍋爐筒體的縱環對接焊縫，必須采用全焊透焊接方式。
技術要求
1、本產品按 JB/T7985-2002《小型鍋爐和常壓熱水鍋爐技術條件》進行設計、制造及驗收。
2、鍋爐的煙氣排放應符合 GB13271-2001《鍋爐大氣污染物排放標準》的要求。
3、鍋爐的水質應符合 GB1576《低壓鍋爐水質標準》的要求。
4、產品組裝成型后應進行 0.2MPa的整體水壓試驗，且要保壓20分鐘
5、本鍋爐按《小型和常壓熱水鍋爐安全監察規定》和本鍋爐《安裝使用說明書》的要求安裝。
...
