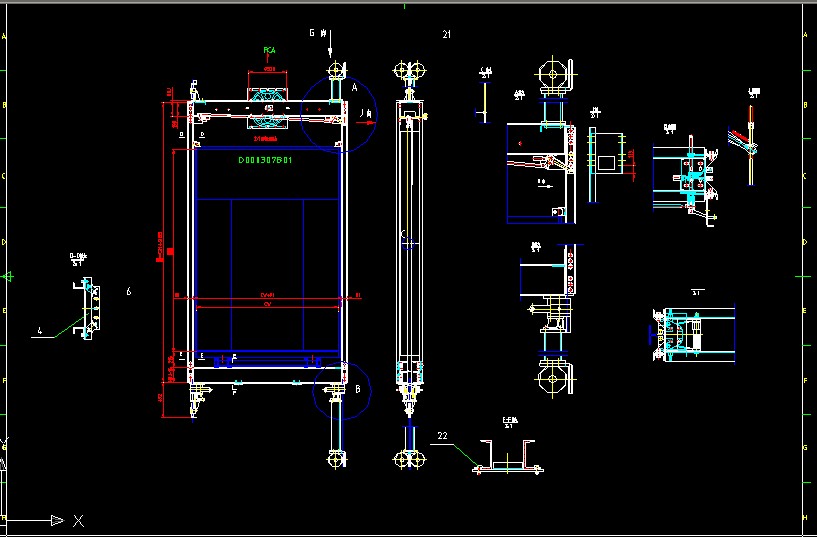

接觸式楔塊逆止器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 為了防止傾斜帶式輸送機有載停車時發生倒轉或順滑現象，經對制動力矩的核算，視具體情況增設逆止或制動裝置。滾柱逆止器，適用于頭部滾筒，采用減速機傳動，功率較大，滾筒直徑較大，減速機在ZQ65以上的帶式輸送機，較適用于向上輸送，傾角≤18度的帶式輸送機，其優點為逆止迅速，倒轉距離小，是大中形傾角式輸送機的首選逆止器。 廣泛應用于減速機配套，焦化廠及運輸機械，輸送機，提升機，電動滾筒以及其他需要逆止要求的機械設備等領域。
技術要求編輯1、逆止器工作環境溫度為–20~+60℃。
2、逆止器在正常工作情況下其溫升應低于30℃。
3、在額定逆止力矩作用下，逆止器工作105次，其楔塊，內圈，外圈表面不得出現點蝕，塑性變形和裂紋。
4、逆止器的主要零件熱處理硬度應符合表3的規定。
表 3 HRC楔 塊內 圈外 圈
60~6458~6258~62
5、所有零件必須經檢驗合格，外購件必須有合格證，方可進行裝配。
6、裝配后轉向指示牌所示旋向應與楔塊裝配所示旋向一致。
7、逆止器外露表面應涂一層底漆，兩層面漆。
8、逆止器內圈端面面漆為紅色，其余外表面面漆顏色為乳黃色，也可根據用戶要求采用其它顏色。 ...
接觸式楔塊逆止器_下載(dwg格式) 機械圖紙
