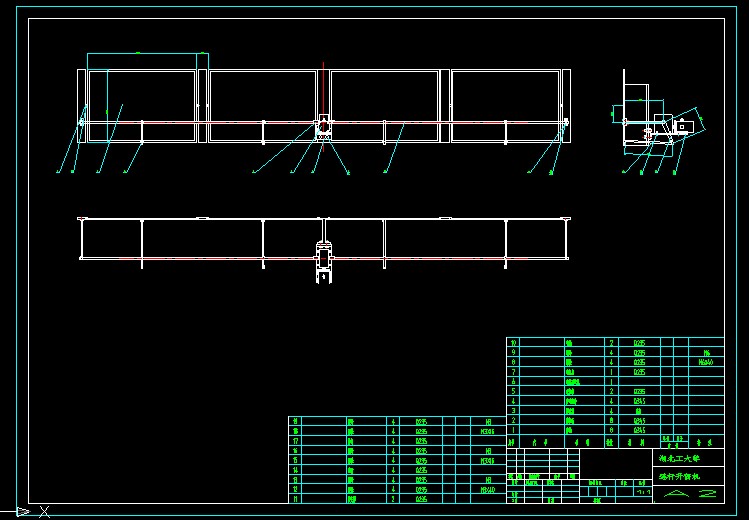

連桿開窗機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 開窗機主要是從機械驅動方式上分有3種類型1）鏈條式開窗器、推拉力200N、450N、650N 行程：200、360、400---800mm
2）齒條式開窗器、推拉力450N、650N、850N、1000N 行程：45、 400、550---1500mm
3）螺桿式開窗器、推拉力200N、450N、600N、1000N 行程：45、 400、600、700、800、1000mm
4）曲臂式開窗器、主要用于廠房多窗聯動開啟。
要針對你所設計的窗戶的類型而選定不同的電動開窗機：
首先確定窗戶的類型：是上懸？下懸？中懸？天窗？推拉窗？平開窗？斜面窗？排窗？還是其它特殊的窗戶或裝置。
1）、若是天窗：那要首選用齒條式或是推桿式電動開窗機，這類方式主要最適于在垂直方向上受力，沒有彎曲的可能，對風雨有抗強力，而推力一般做的很大。
2）若是推拉窗：要選用齒條式或是推桿式電動開窗機，這類方式較適于在直線運行，在關閉窗時、窗扇的關閉密封度好。
3）若是百葉窗：那要選用小型齒條式的或推桿式電動開窗機。
4）若是上/下/懸窗：要用鏈式的，齒條和推桿式也可以，但齒條的推拉力為最大。
5）若你設計的窗戶較寬大或過重：窗戶的寬度較大（超過1.5米寬度）或在開/關窗時，需要的推/拉力較大（超過450N）,那將要考慮用雙推電動開窗機了，雙推有齒條雙推和鏈式雙推，就是一臺機器同時出兩個齒條或是出2個鏈條來推拉同一個大窗戶，確保窗戶的開啟的穩定度和關閉時的密封程度。
2、選擇開窗機的行程或角度：
開啟行程：既把需要的開啟角度轉換成開窗的直線距離（按余玄定理），只做日常通風,開啟的角度一般不宜大于30度,行程在300-400mm;但有消防要求,在消防信號聯動時,要把窗戶開啟的最大角度一般為70度。
3、開窗機的推拉力量的選擇： 一般在200N—1000N之間，簡單的推拉力計算F= 1/2(窗扇自重)*(開啟最大行程/窗戶高度)。 最小型開窗機的力量為200N，此力量就基本可滿足一般窗戶的使用。
4、開窗機使用電源的選擇：
開窗機的使用電源：有AC220V、DC24V等。 一般日常通風換氣使用電源AC220V的；在有消防要求時，必需使用DC24V電源；而通訊設施用DC48V。 ...
連桿開窗機_下載(dwg格式) 機械圖紙
