立式磨簧機設計.rar

文件大小： 3.03 MB
下載次數：
文件評級：
更新時間：2014-04-03
發布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

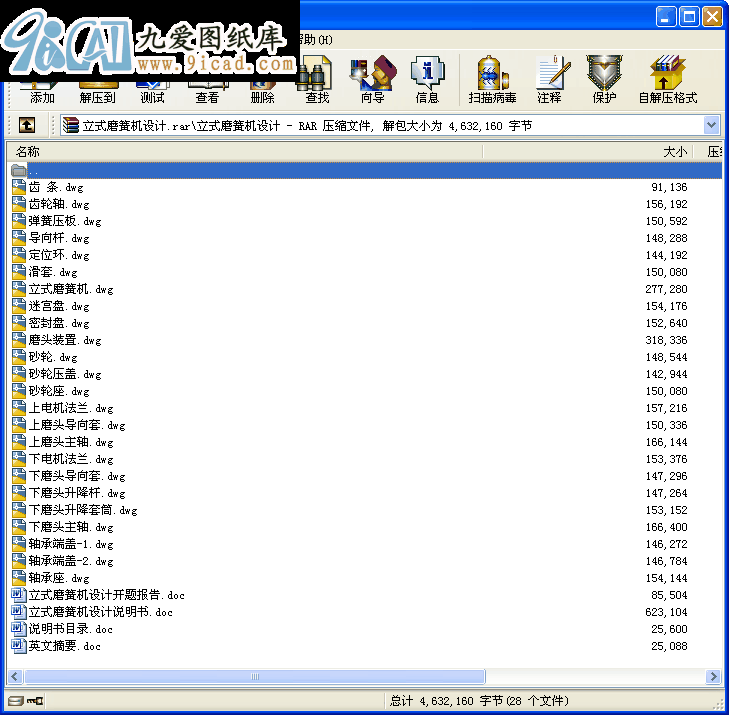

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：
本課題主要完成立式磨簧機的設計，為滿足彈簧業批量生產彈簧需求而設計。為提高磨削效率，減少裝工件的次數和時間，把磨簧機設計成雙面磨，即用兩個砂輪同時對彈簧的兩個端面進行磨削。先根據磨簧機的功能確定磨簧機的總體結構，為砂輪在磨削時實現進給運動和滿足不同高度彈簧的磨削要求，砂輪必須實現軸向移動。為簡化結構，只要一磨頭實現進給，另一個磨頭固定。綜合各種因素，確定把下磨頭固定，不實現進給，上磨頭實現進給運動。
在結構上磨頭實現自動進給、復位。降低了工人的勞動強度，改善了工人勞動條件。工人可以同時操作多臺磨簧機，提高了生產力。在卸料上實現工件的自動卸料。解放工人的雙手，進一步提高了工作效率。砂輪經過長時間磨削產生損耗，會引起彈簧加工精度的下降，該磨簧機在結構上實現了砂輪的補償，磨削精度得到了保障。
設計的該磨簧機自動化程度高、磨削效率高，工人勞動強度低，結構緊湊，占地面積小，有效地利用了廠房空間。本次設計在滿足工作可靠，結構簡單等要求下，盡量使用了通用部件，降低了制造成本。

關鍵詞：彈簧；磨簧機；磨頭
目　錄
1前言…………………………………………………………………………………1
2總體方案論證………………………………………………………………………2
2.1進給磨頭的確定…………………………………………………………………2
2.2工作臺高度的確定………………………………………………………………2
2.3工作臺工作方式…………………………………………………………………2
3磨頭設計……………………………………………………………………………3
3.1工件材料…………………………………………………………………………3
3.2砂輪的選擇………………………………………………………………………3
3.2.1磨料的選擇……………………………………………………………………3
3.2.2粒度的選擇……………………………………………………………………4
3.2.3磨具硬度的選擇………………………………………………………………4
3.2.4結合劑的選擇…………………………………………………………………5
3.2.5磨具形狀及尺寸的選擇………………………………………………………5
3.3.1磨削功率計算…………………………………………………………………6
3.3.2選擇電機………………………………………………………………………7
3.4磨頭主軸的設計…………………………………………………………………8
3.4.1磨頭主軸的結構設計…………………………………………………………8
3.4.2軸的最小直徑估算……………………………………………………………9
3.4.3軸的總長度……………………………………………………………………9
3.4.4各軸段直徑和長度的確定…………………………………………………10
3.4.5軸承的選擇…………………………………………………………………11
3.4.6軸承的潤滑…………………………………………………………………11
3.4.7滾動軸承的密封……………………………………………………………11
3.5磨頭進給系統設計……………………………………………………………12
3.5.1套筒和導向套的設計………………………………………………………12
3.5.2上磨頭進給系統設計………………………………………………………13
3.5.3齒輪軸的校核………………………………………………………………18
4結論………………………………………………………………………………21
參考文獻……………………………………………………………………………22
致謝…………………………………………………………………………………23
附錄…………………………………………………………………………………24
...
