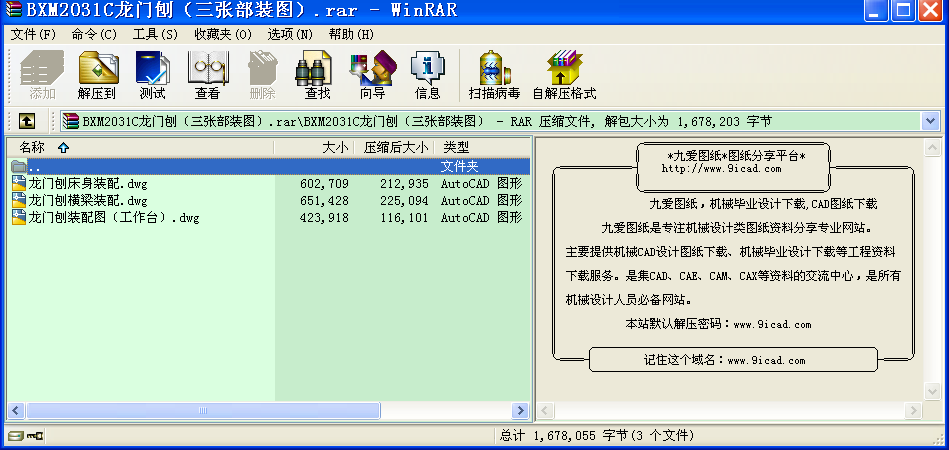

BXM2031C龍門刨（三張部裝圖）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.零件在裝配前必須清理和清洗干凈，不得有毛刺、飛邊、氧
化皮、銹蝕、切屑、油污和灰塵等。
2.裝配前應對零、部件的主要配合尺寸，特別是過渡配合尺寸
及相關精度進行復查。
3.裝配過程中零件不允許磕、碰、劃傷和銹蝕。
4.平鍵與軸上鍵槽兩側面應均勻接觸，其配合面不得有間隙。
5.滾動軸承裝好后用手轉動應靈活、平穩。
6.齒輪裝配后，齒面的接觸斑點和側隙應符合GB10095和GB113
65的規定。
技術要求
技術要求
1.在裝配完畢檢驗精度前應對工作臺面及右側
面和臺面上的T形槽精刨一次,臺面及右側面
的粗糙度6.3,T形槽寬28D6粗糙度6.3
2.相鄰兩齒條接頭處,在齒寬上的齒距允差為0.06毫米.
3.用鐵絲穿聯螺丁時,必須使螺丁處于鎖緊狀態
4.撞塊(B2016A-11007)在安裝時其端面應與齒條的
側面垂直,其垂直度允差為0.2毫米.
注:本圖系按照鑲塑料導軌的工作臺繪制,如工作臺不鑲
塑料導軌則應相應的去掉塑料導軌板銷丁及螺丁等件.
...
BXM2031C龍門刨（三張部裝圖）_下載(rar格式) 機械圖紙
