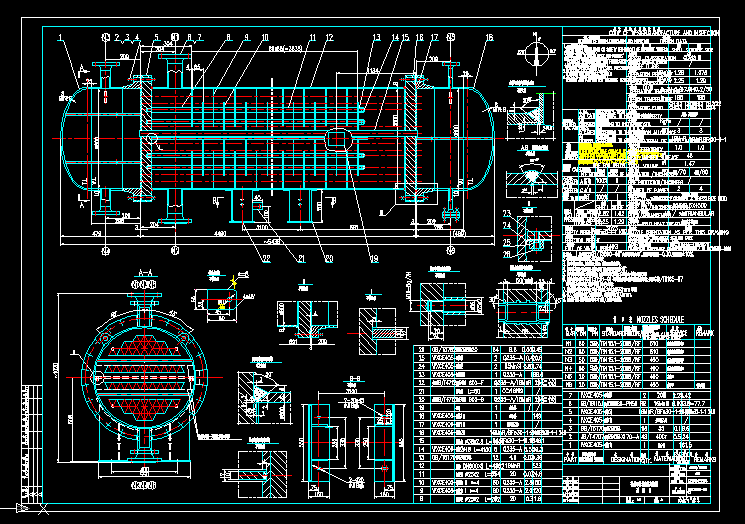

再循環塔塔底熱交換器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按"JB1147-80鋼制列管式換熱器技術條件"和"鋼制焊接壓力容器技術條件JB741-80"及國家勞動總局"壓力容器安全監察規程"進行制造，試驗和驗收。
2、焊接采用電焊，所用焊條：碳鋼之間為J422；碳鋼與16MnR之間及16MnR之間為:J507。
3、焊接接頭型式及尺寸除圖中注明外，對接接頭型式及尺寸按JB/Z105-73.GB985-80和GB986-80中的規定；法蘭焊接按相應法蘭標準中的規定。
4、列管與管板采用焊接。
5、對接焊縫進行20％X射線無損探傷檢查，縱焊縫、環焊縫探傷結果符合GB3323-82標準Ⅲ級要求為合格。
6、接管方位，管板上管孔方位及地角螺孔方位均以俯視圖為準。
7、設備制造完畢后，殼、管程分別以1.14和1.34MPa（表壓）進行水壓試驗。
8、件1（擋板）的中心應對準接管C的中心線。
9、設備制作完成后，外涂環氧鐵紅底漆二道，現場施工，保溫層材料采用砼石水泥或膨脹珍珠巖，厚度250mm。
10、制作時可根據具體情況改變焊接坡口尺寸，必須符合JB/Z105-73的要求不得降低焊接質量。 ...
再循環塔塔底熱交換器_下載(dwg格式) 機械圖紙
