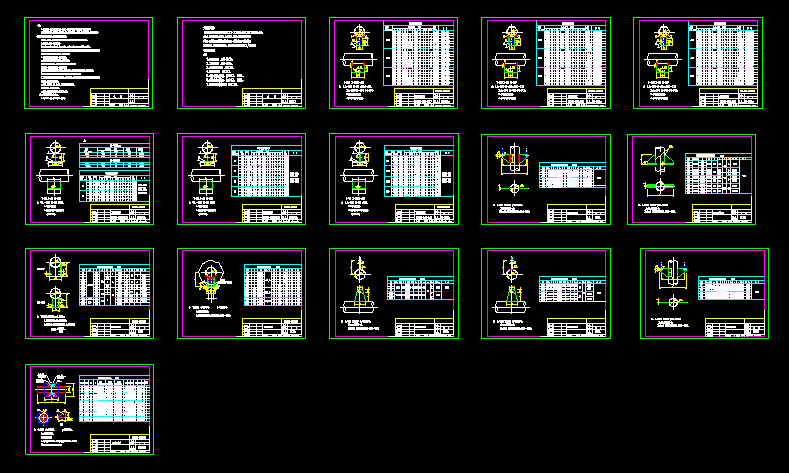

管支架標準套圖

文件大小： 257.79 KB
下載次數：
文件評級：
更新時間：2014-08-30
發布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.常用的管道支、吊架按用途分為滑動支架、固定支架、導向支架幾吊架等。每種支、吊架對有多種結構形式。
2.管道支架型式的選擇，主要應考慮：管道的強度、剛度；輸送介質的溫度、工作壓力；管材的線膨脹系數；管道運行后的受力狀態及管道安裝的實際位置狀況等。同時應考慮制作和安裝的成本。
3.管道支、吊架材料一般用Q235普遍碳素鋼制作，其加工尺寸、精度及焊接等應符合設計要求。
4.選用管道支、吊架時，應遵守下例原則：
A.在管道上不允許有任何位移的地方，應設置固定支架。固定支架要生根在牢固的廠房結構或專設的結構物上。
B.在管道上無垂直位移或垂直位移很小的地方，可裝活動支架或剛性支架。活動支架的型式，應根據管道對摩擦作用的不同來選擇：
a.對由于摩擦而產生的作用力無嚴格限制時，可采用滑動支架；
b.當要求減少管道軸向摩擦作用力時，可采用滾珠支架；
c.當要求減少管理水平位移的摩擦作用力時，可采用滾柱支架；
滾珠和滾柱支架結構較為復雜，一般只用于介質溫度較高和管徑較大的管道上。
在架空管道上，當不便裝設活動支架時，可采用剛性支架。
C.在水平管道上只允許管道單向水平位移的地方，在閥門的兩側，∏型補償器兩側適當距離的地方，應裝設導向支架。
D.垂直管道通過樓板或屋頂時，應設套管，套管不應限制管道位移和承受管道垂直負荷。
E.對于室外架空敷設的大直徑管道的獨立活動支架，為減少摩托車力，應設計為撓性的或采用可靠的滾動支架，避免采用剛性支架。
5.管道支、吊架制作應遵守下例規定：
a.管道支、吊架的型式、材質、加工尺寸、精度及焊接等應符合設計要求。
b.支架底板及支、吊架的工作面應平整。
c.管道支、吊架焊縫應進行外觀檢查，不得有漏焊、欠焊、裂紋、咬肉等缺陷。焊接變形應予以矯正。
e.制作合格的支、吊架，應進行防腐處理，妥善保管。
...
