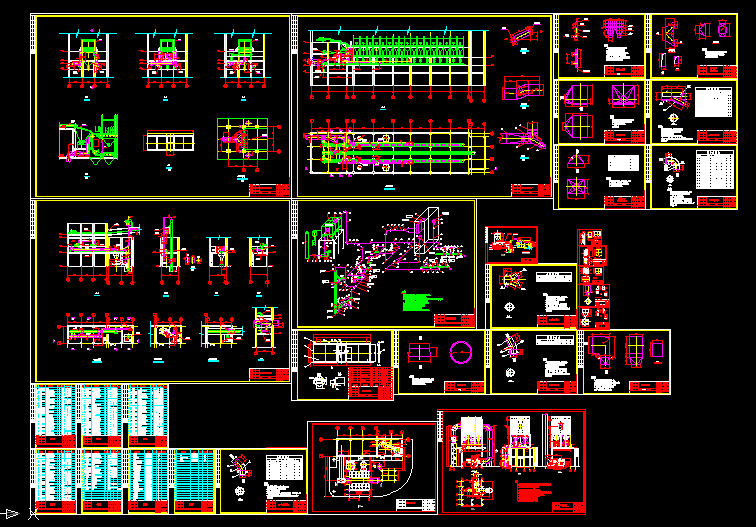

鏈箅機室除塵系統圖（套圖）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設計中0.00標高相當絕對標高65.750,與廠房設計竣工圖保持一致;
2、圖中設備尺寸以設備廠家提供尺寸為設計依據。
3、因本工程為改造工程，施工前需校核尺寸方可動工。
4、風機系統安裝時注意與土建施工配合，特別是消音器的安裝應先裝，后封墻。
5、螺旋輸送機安裝前在埋件上安裝12號槽鋼,再放螺旋輸送機。
6、倉式泵系統安裝請按廠家設備安裝圖紙安裝。
7、現場變更處理需征詢業主和設計單位的同意。
技術要求
1、焊縫全部滿焊，焊接牢固，無漏焊，無砂眼，無毛刺。
2、管件制作完畢，打毛刺，除銹，刷紅丹漆兩道。
3、當δ>6時，必須開坡口焊接。
4.風管與外殼之間填充輝綠巖鑄石，其物理力學性能為：密度： 2.9-3.0g/cm3、 硬度：78-115(肖氏硬度）或7-8級（礦石硬度）抗沖擊韌性：8.24J/cm2 耐磨系數：0.1
技術要求
1、本系統為鏈箅機室及L8，L9，L11，L12皮帶及斗提機頭尾部除塵系統。
2、設計總風量為170900m3/h，系統管網總阻力3600Pa。
3、本系統選取CD1260袋式除塵器，處理風量194300m3/h，風機：Y4-73-13№18D離心除塵風機風量：Q=194300m3/h，風壓：P=3656Pa（30°C）
4、本設計所有標高均以地面為+0.000，相當于絕對標高65.750m。
5、室內管道支架見土建施工圖，具體位置可根據現場情況調整。
6、各調節閥門在作完調試后非專業人員不可隨意調動。
7、若現場尺寸與設計尺寸不一致處，以現場尺寸為準，但要針得設計方同意。 ...
