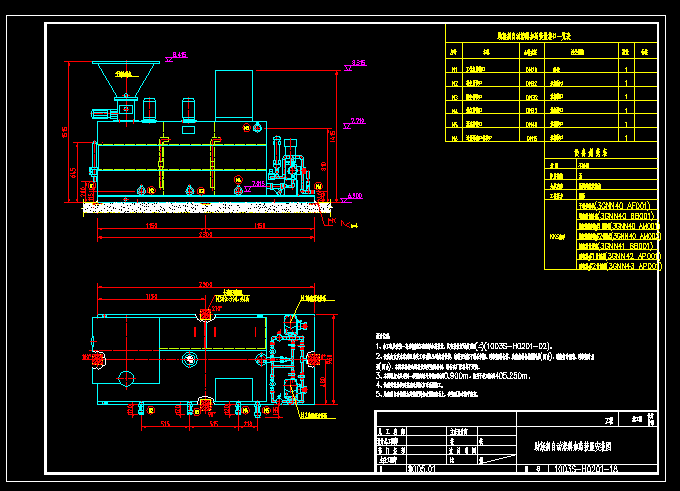

助凝劑自動溶解加藥裝置安裝圖 1003S-H0201-18
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 設計說明：
1、本工程共安裝一套助凝劑自動溶解加藥裝置，其安裝位置見首頁圖(二)(1003S-H0201-02)。
2、設備由重慶永泰處理系統工程有限公司成套供貨，該裝置包括干料給料機、助凝劑制備箱、助凝劑制備箱攪拌器(兩臺)、助凝劑計量箱、助凝劑計量泵(兩臺)。本圖根據該公司提供的安裝圖繪制，設備在廠家指導下安裝。
3、本圖以廢水處理間一樓室內地坪為相對標高0.900m，相當于絕對標高405.250m。
4、設備到現場核對基礎無誤后方可澆灌施工。
5、助凝劑自動溶解加藥裝置焊接在預埋鋼板上，安裝時要求橫平豎直。
...
