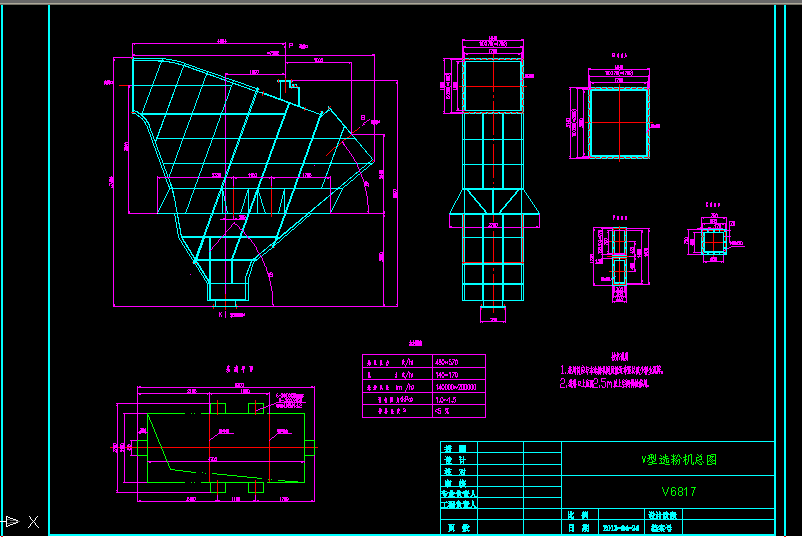

V型選粉機 V6817

文件大小： 187 KB
下載次數：
文件評級：
更新時間：2014-08-23
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

V型選粉機是主要和輥壓機配套使用的一種靜態分級打散設備，將從輥壓機里出來的成餅物料打散，然后將打散后物料中的合格細粉分離出來，有利于輥壓機的平穩運行，提高系統產量，并具有烘干功能。結構簡單，耐磨部件使用壽命長。使用風量小，壓差損失小，成品細度可以通過調節風速來控制
物料由上部進料口喂入形成料幕，入機氣流從進風口穿過料幕，與物料實現接觸。在選粉區，被選粉機內入口側和出口側所設置的階梯式傾斜折流板沖散。物料在兩側折流板端部來回碰撞，達到打散料塊、充分暴露細粉和延長料幕在選粉區停留時間的效果。粗料沿導流板下落排出，帶料氣體從排風口排出，進入選粉機分選，使料、氣分開。折流板起導流和導料的功能。此形式選粉機完全靠風力提升、輸送、分級精度高。
內部無轉動部件，主要是由呈梯形狀排列的柵板構成，待分選的物料成梯形流落在一組梯級上，梯級上有分選氣流通過，氣流將細粉從物料中分離出來，并將其輸送到細粉出口，通過調節分選氣流可調節排出粗粉和細粉的粒度分布和流速。提高了選粉機的穩定性，且選粉機結構簡單，安裝維護方便，磨損小，維修量少。 ...
