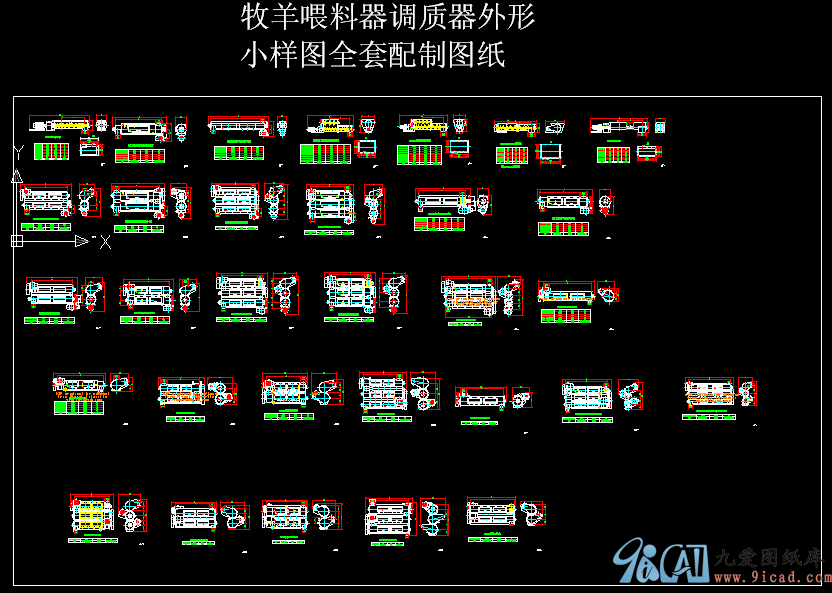

牧羊喂料器調質器系列小樣圖-.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 調質器適用于生產水產料和高檔畜禽料、該機配備雙軸差速調質器，采用多點進汽，調質時間長，調質充分，熟化度高、兩軸直徑不等，轉速不同，呈旋向相反差速運動，使物料和蒸汽、液體在兩軸漿葉葉片攪拌下，充分剪切和混合、調質時間最長可達180秒，保證物料充分熟化，水中穩定性好、調質器內物料接觸件全部采用不銹鋼制作、調質器采用大開門結構，便于操作維修，葉片角度可調整，控制調質時間，正確的制粒參數和專用的切刀機構，更適應小顆粒制粒。調質器主要由槳葉或絞龍和噴嘴組成，通常在調質器中噴入蒸汽、糖蜜或水，調質時間越長越好。
產品簡介編輯調質器主要由槳葉或絞龍和噴嘴組成，通常在調質器中噴入蒸汽、糖蜜或水，使物料在調質器內與添加物均勻混合并軟化，調質的時間越長越好，一般畜禽飼料的調質時間在20秒左右，在這期間，粉狀飼料吸收水蒸汽中的熱量和水分，使自身變軟，有利于顆粒成形。對于特種動物、水產飼料為提高其質量，提高耐水性，一般要延長調質時間。
2分類編輯單軸槳葉式調質器
[1]這種調質器是國內外飼料加工中使用最早、應用量最廣的調質器，結構較簡單，其圓柱型殼體中間裝有一條攪動軸，攪動軸上安裝多個可以調節、更換的漿葉。調質器工作時，粉料顆粒在槳葉攪動下進行兩個方向的運動，一是繞軸轉動，二是沿軸向推移，運動軌跡近似于螺旋線。一般調質器的轉速為150-450r/min，物料的推進速度與軸轉速和漿葉的拾物角度有關，在轉速一定的條件下，可以通過調整漿葉的拾物角度來控制物料的調質時間，如果將漿葉的角度減小到比較中間的位置，即與漿葉軸成為750～850的夾角，這樣就可以減弱每個漿葉對物料的推出作用從而延長物料在調質室內的滯留時間。一般單軸槳葉式調質器長2-3米，粉料可以在調質室內滯留20-30秒，熟化度達20%左右，基本可以滿足一些普通顆粒飼料的調質要求。
蒸汽夾套調質器
此類調質器大體結構與單軸槳葉式調質器相似，不同的是殼體采用雙層夾套，夾套內通入蒸汽起保溫作用。這種蒸汽夾套調質器在工作中對粉料的加熱作用有限，因?yàn)闊崃恐煌ㄟ^調質器的的表面?zhèn)鹘o粉料，而這一表面積與容量之比通常很低，加之一般調質粉料的導熱性能差，以至于沒有多少熱量可以傳遞給粉料，但是蒸汽夾套阻止了調質室與室外常溫大氣直接進行熱交換，有效地減少了熱損失，使調質器內部能保持較高溫度，因此在寒冷的冬天和氣溫較低的地區使用這種調質器作用較顯著。
二通、三通調質器
為了延長和控制粉料在調質器內的滯留時間，在制粒機的上方疊加2-3個標準的單軸槳葉式調質器，就是我們通常所說的二通、三通多層調質器。這種調質器的特點是互相串聯，有多重蒸汽注入口，工作時粉料依次通過各個調質器，延長了粉料的調質時間，物料與蒸汽能更充分接觸混合，可將粉料的熟化度提高到40%左右。
雙軸異徑差速漿葉式調質器
雙軸異徑差速漿葉式調質器又稱DDC預調質器，它是在單軸漿葉式調質器的基礎上發展起來的，其殼體由半徑不同的兩個大半圓焊接而成，殼體內裝有兩根轉速不同的葉片攪動軸，殼體中部設有多個可單獨調節蒸汽量的蒸汽注入口和液體添加口，工作時由于雙軸轉速不等、旋向相反、漿葉差速搓動運動，使粉料和添加液從兩攪動軸中間向上拋起并與蒸汽一起形成對流，又充分剪切和交錯混合，粉料在槳葉的作用下，局部運動軌跡呈“8”字型，并繞軸旋轉向前推進，運動路線大為增長，因此粉料的軸向移動速度有更大的可調范圍。一般長2米左右的調質器，調質時間可以控制在幾十秒至240秒，可滿足特殊顆粒飼料高熟化率和高殺菌率的要求，熟化度通常可達50-60%，同時具有較高相對運動的漿葉能相互“洗刷”，使這一類型的調質器有較高的自清潔能力，粉料在調質室的殘留現象也有所改善。
牧羊喂料器調質器系列小樣圖-.dwg ...
