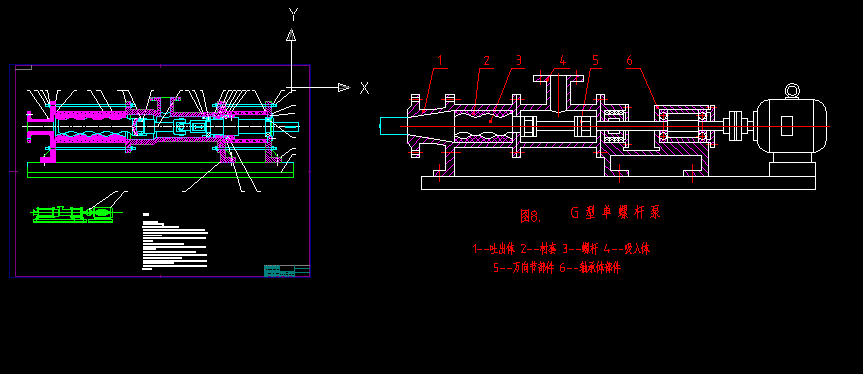

螺桿泵總裝配圖
17317317121 17317317121
上傳的文件被下載可獲得積分!
積分可下載資料或者提取人民幣!
Ctrl + d 可將本頁面加入收藏夾
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 螺桿泵總裝配圖
螺桿泵是容積式轉子泵,它是依靠由螺桿和襯套形成的密封腔的容積變化來吸入和排出液體的。 螺桿泵按螺桿數目分為單螺桿泵、雙、三和五螺桿泵。螺桿泵的特點是流量平穩、壓力脈動小、有自吸能力、噪聲低、效率高、壽命長、工作可靠;而其突出的優點是輸送介質時不形成渦流、對介質的粘性不敏感,可輸送高粘度介質。[1]
技術要求
1 未注圓角半徑R5
2 未注倒角均為2×45°。
3 未注形狀公差應符合GB1184-80的要求。
4 裝配滾動軸承允許采用機油加熱進行熱裝,油的溫度不得超過100℃。
5 進入裝配的零件及部件(包括外購件、外協件),均必須具有檢驗部門的合格證方能進行裝配。
6 裝配前應對零、部件的主要配合尺寸,特別是過盈配合尺寸及相關精度進行復查。
7 裝配過程中零件不允許磕、碰、劃傷和銹蝕。
8 同一零件用多件螺釘(螺栓)緊固時,各螺釘(螺栓)需交叉、對稱、逐步、均勻擰緊
9 平鍵與軸上鍵槽兩側面應均勻接觸,其配合面不得有間隙。
10 用定位銷固定時,保證瓦口面和端面與相關軸承孔的開合面和端面包持平齊狀態下鉆鉸、配銷。銷打入后不得松動。
11 裝配前所有的管子應去除管端飛邊、毛刺并倒角。用壓縮空氣或其他方法清楚管子內壁附著的雜物和浮銹。
12 裝配時,對管夾、支座、法蘭及接頭等用螺紋連接固定的部位要擰緊,防止松動。 ...
螺桿泵總裝配圖_下載(dwg格式) 機械圖紙
