行星齒輪運動仿真

文件大小： 7.32 MB
下載次數：
文件評級：
更新時間：2014-07-26
發布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

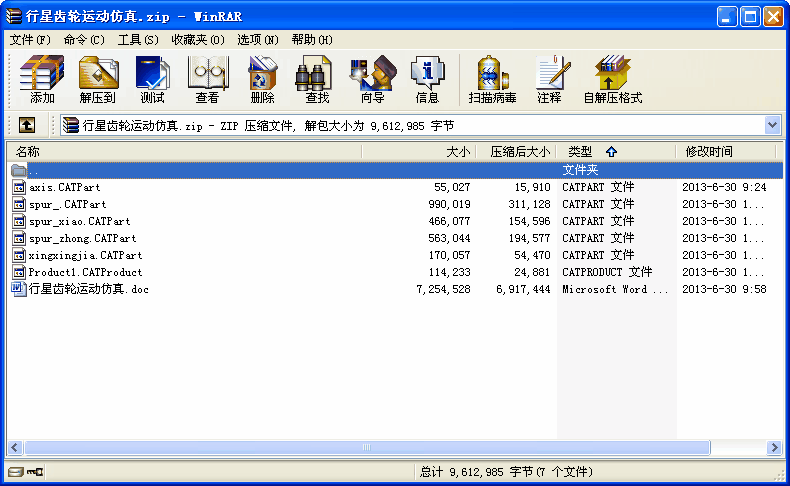

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

行星齒輪運動仿真
含仿真源文件和word圖文并茂講解教程。
（軟件版本catia v5 r19）

行星齒輪運動仿真步驟

一．新建一個product文件，切換到數字化裝配——DMU運動機構模塊，更改product屬性名稱為planet，然后點擊確定

二插入現有部件，定義相關的運動接合
1. 點擊一下planet，選擇插入菜單下的現有部件
瀏覽到planet文件夾，選擇ring文件，打開，然后選擇固定零件命令將其固定下來，可以發現結構樹上有了變化。

2 如上方法插入現有元件 shaft，使用旋轉接合命令，將其位置約束好（為方便進行約束，可使用羅盤調整shaft元件到合適的位置）

（此處選擇的是零偏移）

3 如上方法插入現有元件 gear 同樣是使用旋轉接合命令來約束其位置

（此處勾選偏移距離為10）

4 同樣方法插入現有元件 sun ，然后使用旋轉接合命令來約束其位置

（此處勾選零偏移）

（自己調整一下 sun 元件的位置，使其不要和gear 有齒重合了）

5 定義 gear與ring之間的齒輪接合
（此處定義傳動比為3，旋轉方向選擇相同，點選旋轉接合1的驅動角度，點擊確定后，觀看結構樹，可以看到齒輪.4已經出現在結構樹上）

6 定義gear與sun之間的齒輪接合

在旋轉接合2的定義上，單擊創建

（此處創建的是gear與shaft的旋轉接合，sun與gear是外嚙合，所以傳動方向選擇相反，傳動比定為-1）
單擊確定后界面跳出可以模擬裝置對話框，單擊確定。這時已經可以模擬運動了

7接下來再插入三個gear元件
如同步驟3中所做的，分別定義三個gear與shaft的旋轉接合

8 接下來分別定義gear2、gear3、gear4與sun之間的齒輪接合（類似gear1與sun之間的齒輪接合定義過程，不過這次旋轉接合2的創建是sun與shaft之間）

方向選擇相反傳動比為-1
9 完全定義好gear2 gear3 gear4之后會再次跳出可以模擬裝置對話框，選擇確定。這樣就全部完成了，可以進行模擬了，have fun！ ...
