逆止器棘輪
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

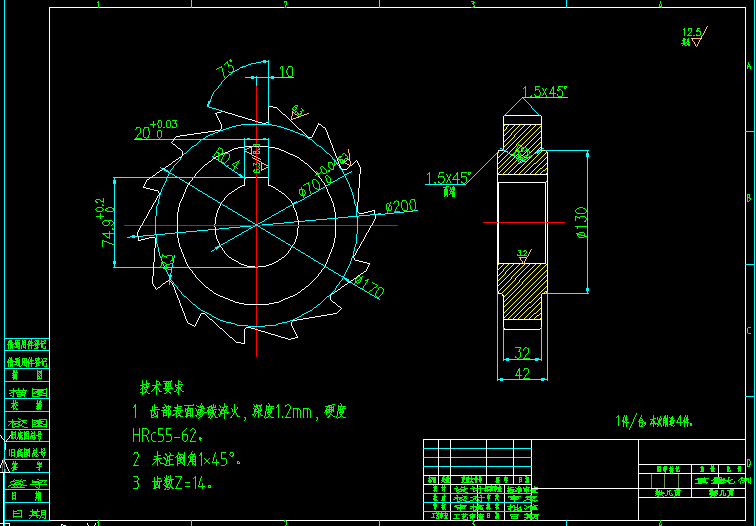

- 逆止器棘輪
為了防止傾斜帶式輸送機有載停車時發生倒轉或順滑現象，經對制動力矩的核算，視具體情況增設逆止或制動裝置。滾柱逆止器，適用于頭部滾筒，采用減速機傳動，功率較大，滾筒直徑較大，減速機在ZQ65以上的帶式輸送機，較適用于向上輸送，傾角≤18度的帶式輸送機，其優點為逆止迅速，倒轉距離小，是大中形傾角式輸送機的首選逆止器。 廣泛應用于減速機配套，焦化廠及運輸機械，輸送機，提升機，電動滾筒以及其他需要逆止要求的機械設備等領域。
常用的逆止器有帶式逆止器，滾柱逆止器和異形塊逆止器：
(1)帶式逆止器，主要由限制器，制動帶和止退器三部分組成，當電動滾筒在正常工作狀態下運轉時，制動帶存放在限制器內，限制器由金屬鋼板制成，止退器的作用是防止制動環行橡膠帶脫離滾筒，可以將制動帶的一端固定在金屬架上，當滾筒反轉時，制動帶被帶到尼龍傳輸帶與包膠滾筒之間，通過摩擦力作用，使傳動滾筒和強力耐磨橡膠帶的逆轉停止，帶式逆止器結構簡單，適用于小功率的帶式輸送機，其缺點是止動時要先倒轉一段，滾筒的直徑越大，倒轉距離會越長，因此大功率和大運量的移動式輸送機不宜采用；
(2)滾柱逆止器是一個滾柱超越離合器，它由內圈，外圈，滾柱和彈簧組成，逆止器外圈不動，輸送機正常運轉時，內圈逆時針旋轉，滾柱在楔形空間的大端，滾柱不起作用，當內圈順時針旋轉時，滾柱不受內圈的推動，在彈簧力的作用下，向楔形空間的小端運動，由于滾柱和逆止器內，外圈的摩擦使逆止器的內圈不能運動，起到逆止的作用，同樣的道理，當外圈不固定時，可以作為限速的超越離合器使用；
(3)異形塊逆止器是異形塊離合器在應用于逆止時的特殊形式，它由逆止器本體和逆止臂構成，逆止臂的一端和逆止器本體的外圈固定在一起，另一端固定在大傾角型輸送機機架或地基上，以得到逆止力矩，其工作原理與滾柱逆止器類似，其中起關鍵作用的是逆止器中的異形塊，當內圈的轉速大于外圈時，異形塊幾乎不產生摩擦力，當外圈的轉速大于內圈時，異形塊在摩擦力的作用下逐漸擠緊內外圈使內外圈的速度接近，這就是超越離合器的作用，當外圈不動，內圈反轉時異形塊起作用，達到逆止的作用。 ...
逆止器棘輪_下載(dwg格式) 機械圖紙
