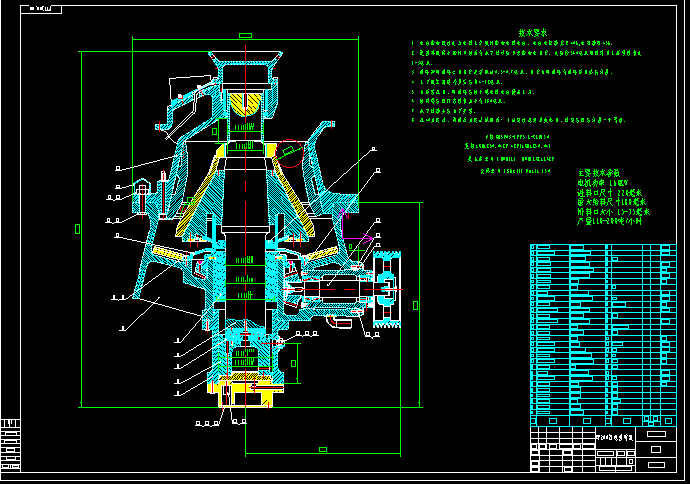

GP200圓錐破碎機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、齒合檢查通過在大齒輪上涂顏料檢查齒輪齒合。齒合齒長接貯率40%,齒高接助45%.
2、使破碎機最小排料口位置與水平軸垂直以便檢查齒間隙。在直徑560毫米帶輪外圈上測量控制在1-3毫米。
3、滑環和銅滑環之間間隙必須保證0.5-0.7毫米，間隙由銅滑環與滑環罩間墊片調整。
4、上下機架螺栓擰緊后應留4-12毫米。
5、內罩裝配時，銅滑環應位于錐齒輪齒合處正上方。
6、位移感應器行程控制為小與180毫米。
7、水平軸接頭應向下安裝。
8、配40液壓站，潤滑及液壓系統用油：（溫度過寒冷或炎熱時，粘度應相應調整一個等級。
主要技術參數
電機功率 160KW
進料口尺寸 220毫米
最大給料尺寸180毫米
排料口大小 15-35毫米
產量110-200噸/小時
...
