二位四通閥
  • 該文件為dwg格式
  • 文件大小: 375.01 KB
  • 下載次數(shù)
  • 文件評級
  • 更新時間:2015-06-06
  • 發(fā) 布 人: 馬上有錢
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

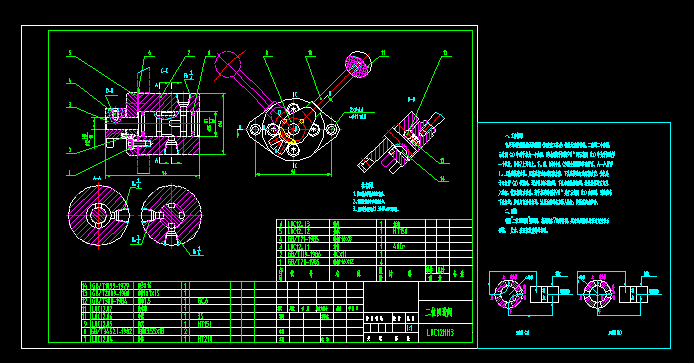

  • 二位四通閥
  • 技術要求
    1、裝配前各零件應仔細清洗。
    2、滑閥在閥體中應轉動自如。
    3、蓋板接合面處在0.3MPa下無泄漏。

    一、工作原理
    它是通過控制油路而使機器(如磨床工作臺)往復運動的部件。二位即二個位置,示意圖(a)中的手把為一個位置,逆時針將手把轉90°即示意圖(b)中為手把的另一個位置。閥體7上開有上、下、前、后四個孔(參閱主視圖和移出斷面、A-A斷面),上孔連接進油管,后孔連接油缸的活塞左腔,下孔連接油缸的活塞右腔。手把處于示意圖(a)位置時,進油管與后孔相通,下孔與出油管相通,油從活塞的左方壓入油缸,使活塞向右移動。當手把逆時針轉90°處于示意圖(b)位置時,進油管與下孔相通,后孔與出油管相通,油從活塞的右方壓入油缸,使活塞向左移動。 ...
