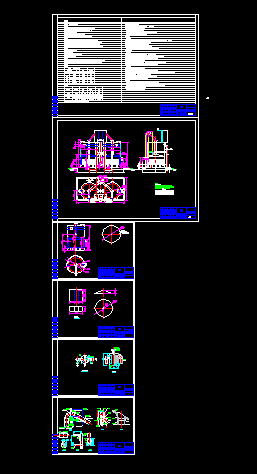

200T_H無閥過濾器圖紙
  • 該文件為dwg格式
  • 文件大小: 374.44 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-27
  • 發 布 人: 馬上有錢
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 200T_H無閥過濾器圖紙
  • 設計總說明
    一、參照圖集
    《S756-S763 重力式無閥濾池》
    二、適用條件
    (一)、濾前水應經混凝沉淀或經澄清處理,渾濁度應在15毫克/升以下,濾后水的渾濁度在5毫克/升以下。
    (二)、地基計算強度為10噸/平方米。當地基強度小于10噸/平方米時,應另行驗算。
    (三)、適用于抗震烈度8度及8度以下地區。
    (四)、本圖集未考慮防凍。如有冰凍可能者,應根據具體情況采取適當措施。
    (五)、本濾池要求前處理構筑物必須合格證一定的出水水頭;同時要求在沖洗時廢水向外界排泄通暢。
    三、原理簡介
    來水由進水管送入濾池,經過濾層自上而下地過濾,清水即從連通管注入水箱 內貯存。水箱充滿后,水流通過出水管入清水池。 濾層不斷截留懸浮物,造成濾層阻力的逐漸增加,因而促使虹吸上升管內的水 位不斷升高。當水位達到虹吸輔助管管口時,水自該管中落下。通過抽氣管, 借以帶走虹吸下降管中的空氣,當真空度達到一定值時,便發生虹吸作用。這 時,水箱中的水自下而上地通過濾層,對濾料進行反沖洗。當沖洗水箱水面下 降到虹吸破壞管管口時,空氣進入虹吸管,破壞虹吸作用。濾池反洗結束。濾 池進入下一周期的工作。

    技術要求
    1、本設備的制造、檢驗及驗收參照JB2880-81《鋼制焊接常壓容器技術條件》執行。
    2、焊縫焊接型式與尺寸參照GB985-80規定,其焊接材料與焊接工藝參照JB2105-73《鋼制常壓容器焊接規程》中有關規定。
    3、未標注法蘭面伸出長度為100mm,其法蘭標準為GB9116-88。 ...
