由安全閥零件圖拼畫裝配圖
  • 該文件為dwg格式
  • 文件大小: 147.8 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-20
  • 發 布 人: lengbingbing
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

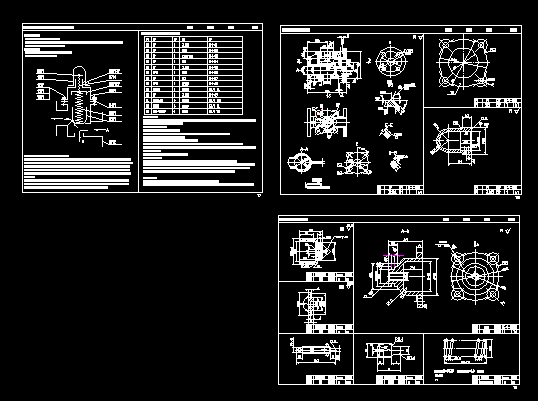

  • 由安全閥零件圖拼畫裝配圖

  • 一、目的要求
    1. 了解部件的裝拆順序。
    2. 掌握裝配圖的視圖選擇和各種表達方法,重點學會繪制裝配圖的方法、步驟。
    3. 練習在裝配圖上標注尺寸。
    二、作業內容
    根據安全閥的零件圖繪制其裝配圖。
    1. 安全閥的裝配示意圖
    2. 安全閥的工作原理及結構情況
    安全閥是用于流體壓力管路中自動調節壓力的部件,使管路中流體的壓力保持在一定的范圍之內。工作時,流體沿閥體01右端A孔流入,從下面B孔流出,當壓力超過額定值時,即推開閥門02,流體經左孔流向回路,直至壓力降到額定值時,閥門在彈簧03的作用下封閉回路。閥門的打開壓力(即工作壓力)可以用改變彈簧的壓縮量來調節。調節方法是:旋動螺桿07,通過彈簧托盤06改變對彈簧的壓力。經試驗,滿足要求后,再用螺母09將螺桿固定。
    閥體上部?jī)?nèi)腔中的四個槽和閥門側面的兩個小孔,均用來排泄?jié)撊氲牧黧w與回路相通,以保證閥門正常開啟。閥門中央的M6螺孔是工作孔,在研磨閥門與閥體上90°錐面時,用來安裝操作螺桿之用。閥帽10用來保護調整好的零件07、09不受外界影響。
    4. 作業安排
    ⑴ 閱讀說明書并拆卸裝配體,了解安全閥的工作原理,對照示意圖分析每個零件的名稱和作用,結構特點和它們的裝配關系。
    ⑵ 畫裝配草圖
    ①準備一張3#坐標紙。
    ②畫出能充分表達安全閥裝配關系和工作原理的一個視圖的草圖。
    ③寫出序號,填寫明細表。
    ⑶ 根據零件圖,參考裝配草圖畫裝配圖:
    ①根據部件的工作原理,裝配關系和結構特點,選擇恰當?shù)囊晥D和表達方法。
    ②根據視圖數目,考慮到尺寸標注以及零件編號、明細表、標題欄的安排,選擇適當?shù)谋壤蛨D幅大小。
    ③畫圖框、標題欄和明細表。
    ④布圖
    a.首先畫出各視圖的主要軸線、中心線、對稱線等作圖基準線。
    b.畫出主體零件的輪廓,再逐步畫出其它零件的輪廓,最后畫出各零件的細節。
    c.起稿從主視圖開始,相應地完成其它視圖的相關部分,逐步完成各視圖。
      ⑤標注必要的尺寸;編序號(序號比尺寸數字大一號字);寫明細表。

    5. 注意事項
    ⑴ 同一個零件在各個剖視圖中的剖面線方向和間隔應一致。
    ⑵ 裝配圖中凡需標注的剖視圖、斷面圖及局部視圖等各種表達方法均應按規定加以標注。
    ...
