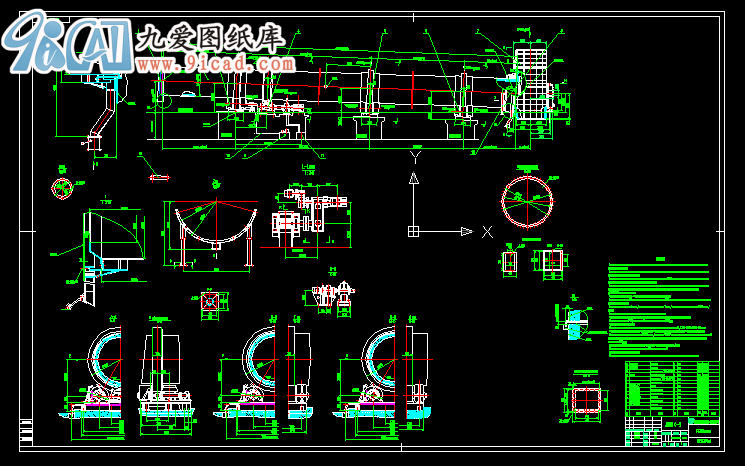

4.3x62m回轉窯總圖.dwg

文件大小： 506.38 KB
下載次數：
文件評級：
更新時間：2015-05-09
發布人： gaogong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、圖中給出的與窯軸線平行的尺寸是窯在常溫下的設計尺寸，安裝前應根據實物測量所得的實際尺寸進行修正，括號內尺寸是窯工作狀態下的理論膨脹值。
2、圖示各支座間的水平距離按窯筒體膨脹后各檔輪帶與托輪中心重合時而設計出的理論值，并經圓整后所得，該尺寸僅供布置基礎之用，安裝時應根據筒體實際情況修正。
3、基礎圖中，三檔托輪及傳動系統之地腳孔沿窯長方向尺寸均在與水平面成3.5%斜度的傾斜面上，預留地腳孔的中心線垂直于傾斜平面，窯頭罩的基礎以水平面為基準，其地腳孔垂直于水平面。
4、主傳動電機與輔助傳動電機電源需有連鎖裝置，即當輔助傳動電機電源接通時，主傳動電動機電源必須自動切斷，當主傳動電動機接通時，輔助傳動電動機電源必須自動斷開，液壓推桿制動器電源應隨輔助傳動電動機同時開關，傳動系統細則見圖（CR282.02）傳動裝置技術說明。
5、電動機應在環境溫度不高于40℃，并且正常工作狀態不大于額定負荷下運轉。
6、窯尾密封吊架吊于兩根20號工字鋼上，并在工字鋼上能沿窯軸向移動±100mm另外，圖中尺寸最終根據窯尾框架高度確定，并最終由工藝確定制造圖尺寸。
7、每擋支承裝置的用水量為3立方米/小時，液壓檔輪油泵站的用水量為1立方米/小時，主減速機稀油站的用水量11.25立方米/小時。
8、液壓擋輪油站應放在地平面上，其位置由工藝決定,并確保有維修空間。
9、每個托輪軸承均有測溫裝置，要求在窯頭操作平臺及車間設備機械維護人員所在地設置指示及信號裝置。
10、主電機防護等級為（IP44)，絕緣等級為F級，應帶配套的冷卻風機（IC37)。 ...
